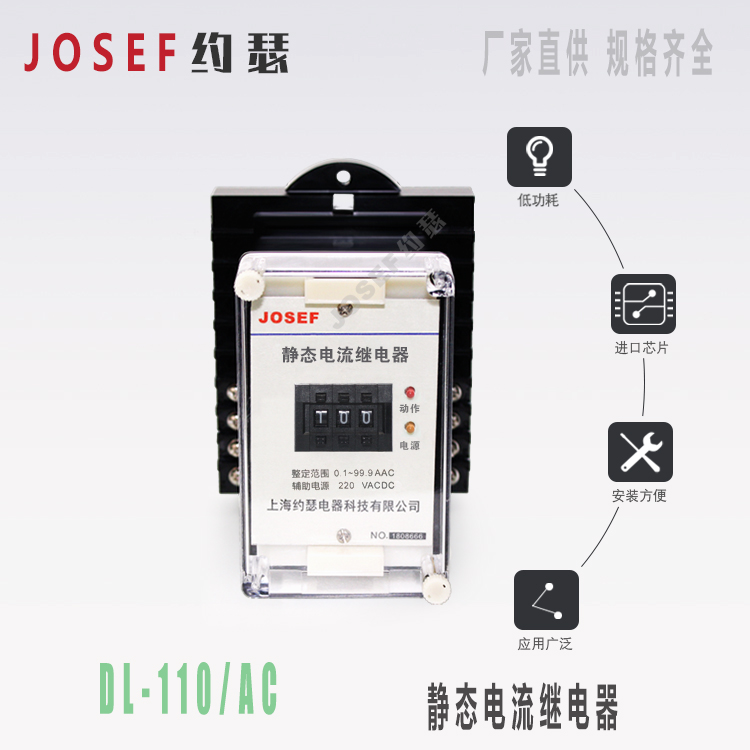

ＧＬ－１１０型過電流繼電器 ＤＬ－１１０型低電流繼電器

1 應用

GL-110 型過電流繼電器用作判別線路和電力設備的過負荷和短路保護。

DL-110 型低電流繼電器用作 PT 斷線的閉鎖元件。

2 型號

3 工作原理及主要性能

交流電壓或電流經交流變換器變換為本繼電器所需要的交流電壓； 再經 50HZ 帶通濾去 50HZ 以外的諧波；然后通過整流、濾波變成直流電壓送入整定回路；

整定回路靠改變運算放大器的放大倍數來改變整定值；整定回路的輸出電壓 UZ 再送入電平檢測器與比較電壓 UB 進行比較；然后通過驅動，作用于出口繼電器 J。

以 AK-11 結構為例：

對于 GY-110、GY-110/AC 型過電壓繼電器和 GL-110、GL-110/AC 型過電流繼電器，在正常運行情況下 UZ＜UB ，繼電器 J 不動作，

動合觸點 1-3、7-19 斷開，動斷觸點 3-17、5-7 閉合；在故障情況下 UZ≥UB，繼電器 J 動作，動合觸點 1-3、7-19 閉合，動斷觸點 3-17、5-7 斷開。

對于 DY-110、DY-110/AC 型低電壓繼電器和 DL-110、DL-110/AC 型低電流繼電器，在正常運行情況下 UZ＞UB ，繼電器 J 不動作，

動合觸點 1-3、7-19 斷開，動斷觸點 3-17、5-7 閉合；在故障情況下 UZ≤UB，繼電器 J 動作，動合觸點 1-3、7-19 閉合，動斷觸點 3-17、5-7 斷開。

本繼電器的主要構成元件是集成運算放大器。集成運算放大器具有大于 104 的開環放大倍數和極小的失調電壓、電流，是構成靜態型繼電器保護的器件。

采用進口集成電路和元器件構成，具有原理超前、動作穩定、可靠性高、動作值精度高、離散值小、整定范圍大、動作和返回速度快、返回系數好、互感器負擔小、耐振動、抗干擾和絕緣水平高等優點。

保護整定值采用繼電器面板上的撥輪開關整定，并標明整定計算公式，整定直觀、方便，調試簡單、方便，在現場無需調節。

4 技術條件

4.1 環境基準條件

環境溫度：20±2℃；相對濕度：45%～75%；大氣壓力：86～106Kpa

4.2 正常使用條件

環境溫度：-10℃～+50℃；環境相對濕度：不大于 90%；大氣壓力：80～110KPa

儲存和運輸過程中極限溫度：-25℃～+70℃

使用地點的海拔高度：不大于 2500 米

使用環境的周圍介質無爆炸危險；不含有腐蝕性氣體；所含導電塵埃的濃度不應使絕緣水平降低到允許極限值以下。

可靠的供電電源。

4.3 額定參數

額定交流電壓：100V；100/ 3 V；220V；380V

額定交流電流：5A；1A

額定頻率：50HZ

輔助直流電源額定電壓：220V；110V；48V

輔助交流電源額定電壓：380V；220V

4.4 特性參數

4.5 輔助電源電壓允許波動范圍：0.8～1.15 倍額定電壓

4.6 功耗：

交流電壓回路：100V 下每相不大于 0.5VA

交流電流回路：在 5A 下每相不大于 0.5VA；在 1A 下每相不大于 0.2VA。

輔助電源：220VDC 時不大于 6W；220VAC 時下不大于 10VA（含外附電阻）。

4.7 觸點容量：

切斷負載能力：直流 250V 以下，τ=5ms，感性負載 50W，阻性負載 150W；

交流 250V 以下，負載 1200VA；

允許長期接通電流：5A。

4.8 交流回路過載能力：

交流電壓回路：1.2 倍額定電壓下可連續工作

交流電流回路：2 倍額定電流下可連續工作；

10 倍額定電流下可允許工作 10S；

40 倍額定電流下可允許工作 1S。

4.9 絕緣電阻：符合能源部 SD189-87《靜態繼電器保護及安全自動裝置通用技術條件》。

4.10 絕緣耐壓：各引出端子對外殼鎖緊螺釘能承受工頻電壓 2000V，同組觸點間能承受工頻電壓 1000V，歷時一分鐘無擊穿。

4.11 抗干擾性能：符合國家 GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》標準。

4.12 電氣壽命：觸點在額定負荷下為一萬次。

4.13 機械壽命：觸點在空載狀態下為三百萬次。

5 結構型式代號及相應背視端子接線

5.1 結構型式代號：AK-11，AQ-11(AK-11 嵌入式加底座為 AQ-11)，AP-11，JK-1/8，HK-1。外形尺寸、安裝開孔尺寸參見結構圖。

5.2 輔助電源為直流供電的 DY-110 型低電壓繼電器

5.3 輔助電源為交流供電的 DY-110/AC 型低電壓繼電器

5.4 輔助電源為直流供電的 GY-110 型過電壓、GL-110 型過電流和 DL-110 型低電流繼電器

5.5 輔助電源為交流供電的 GY-110 型過電壓、GL-110 型過電流和 DL-110 型低電流繼電器

5.6 輔助電源為直流供電的 GDY-110 型過低壓繼電器

6 使用

6.1 在使用繼電器前應檢查繼電器在運輸和儲藏過程中是否損壞，繼電器螺絲緊固件應無松動。

6.2 接線應符合產品第 5 條端子接線要求。

6.3 按繼電器面板上的公式用撥輪開關進行動作值整定。

* 電壓繼電器整定公式：U=K[10□+□+10]V

K 值視整定范圍而定：如整定范圍為 10～109V 時，K=1 U=[10□+□+10]V

整定范圍為 20～218V 時，K=2 U=2[10□+□+10]V

* 電流繼電器整定公式：I=K[□+0.1□+1]A

K 值視整定范圍而定：如整定范圍為 1～10.9A 時，K=1 I=[□+0.1□+1]A

整定范圍為 5～54.5A 時，K=5 I=5[□+0.1□+1]A

6.4 單個繼電器特性參數測試：

按下圖接線。在正常使用條件下測量繼電器動作值、返回值。繼電器動作值范圍、級差，返回系數，動作值刻度誤差應符合 4.4 條的規定。
