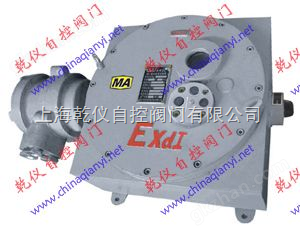

 防爆型控制箱KXBC與我公司生產的防爆型電裝配套使用，也可以與其他類似的產品組配，其形式為掛壁式，使用于爆炸性可燃?xì)怏wI區-II區危險場所，IA-IIB類級別，溫度組為T1-T4，防爆標志為ExdIIBT4，它既可以用于現場單一控制，也可以與距離集中控制。 防爆型電動閥門控制箱隔爆結構構主要通過兩個聯結零件之間的止口，電纜進出線孔由橡膠密封，視窗口由涂環氧樹脂密封。 DKXB-G型控制箱電路主要由主電路，控制電路，共組顯示電路和開度指示電路組成?？刂齐娫床捎媒?jīng)變壓器降壓后的36V低壓隔離電源。 首先，按照電動裝置使用說明書做好通電前的調試準備工作，再按照控制箱電氣原理圖和電動裝置接線圖接線，經檢查無誤后，接通電源。 這時如紅燈RD和綠燈GN均亮，表示電動閥門處于中間位置，檢查電機相序正確后，操作開向按鈕SO，開到位電動裝置應停止工作，此時紅燈RD亮，綠燈GN滅，表示閥門處于全開位置；操作關向按鈕SC，關到位時電動裝置應停止工作，此時紅燈RD滅，綠燈GN亮，表示閥門處于全關位置。在開啟過程中，紅燈RD閃亮，綠燈GN常亮；而在關閉過程中，綠燈GN閃亮，紅燈RD常亮。開度指示器的調試：調節電動裝置內開度指示器上的電位器W1和位于控制箱內的電位器W2，使開度表在電動閥門處于全關位置時指示為0，全關位置時滿度指示。

上海乾儀自控閥門有限公司

聯 系 人：張松

銷售：

           021-59100297

傳    真：

郵 箱：www.zyms52  :1454503055

24小時：

?。“y??<x?P?an lang=EN-US style='font-size:12.0pt'>/遠控”按鍵為現場/遠控選擇鍵，釋放為遠控狀態指示燈顯絕色。按下為現場狀態指示燈顯紅色。當選擇控制器為遠控狀態時，控制器面板上的“開閥”、“關閥”、“停”等按鍵起控制作用。現場電動裝置上的“現場開”、“現場關”按鈕不起作用(用戶在選購電動裝置時，現場控制按鈕為任選件，因此部分用戶的電動裝置可能不具備現場控制功能，但是沒有現場控制功能并不影響控制器的遠控功能)。當選擇控制器為現場狀態時，電動裝置上的“現場開”、“現場關”按鈕起控制作用，控制器面板的“開閥”、“關閥”、“停”等按鍵不起作用。按下“開閥”按鍵，電機電源被接通，電機轉動，當閥門到達“全開”位置時1GXK微動開關被凸輪觸壓，電機停止轉動，同時2GXK微動開關被另一個凸輪觸壓，指示“閥關”的黃色指示燈亮。當電動閥門在開向或關向工作行程中需停止，可按下“停”按鍵。電動閥門在開向或關向工作過程中如出現了“過力矩”情況，電動裝置的凸輪就會觸壓KZK或GZK二個微動開關中的一個，電機隨即停止轉動，并接通了報警電路，面板上的紅色故障指示燈亮，同時蜂鳴器發出4KHz的報警聲。安裝與調整：根據您所選購的型號規格按圖將其安裝固定。用電纜按相同的端子號將控制器和電動裝置的端子連接起來。如果用戶所訂購的電動裝置不帶現場控制按鈕則12、13、14不接即可，不會影響控制器的“遠控”功能。把三相電源分別接到控制器的A、B、C、N端子上。確認接線無誤后，接通面板上的電源開關，檢查控制器是否工作在“遠控”狀態。如果不是“遠程”狀態請?jiān)O(shè)置為“遠控”狀態。用手輪將電動閥門開啟至約50％開度時，按“開”或“關”按鍵，檢查閥門的旋向與所按的按鍵是否*，如不*立即按“停”，切斷電源，調換三相電源中的二相。分別按下“開”、“關”、“停”按鍵，檢查工作是否正常。當閥門處于“全開”位置時，檢查開度表指針是否指示要100％刻度，如有誤差請微調前面板上的開度“調整”使開度表指示為100％(本機出廠時均已調在*位置附近，用戶無需做大的調整)。與閥門電動裝置聯調詳見閥門電動裝置使用說明書。建議用戶每臺控制器配備一臺空氣開關。
