Q946F電動四通球閥只需操作板手或執行器將球體轉動90’，可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。

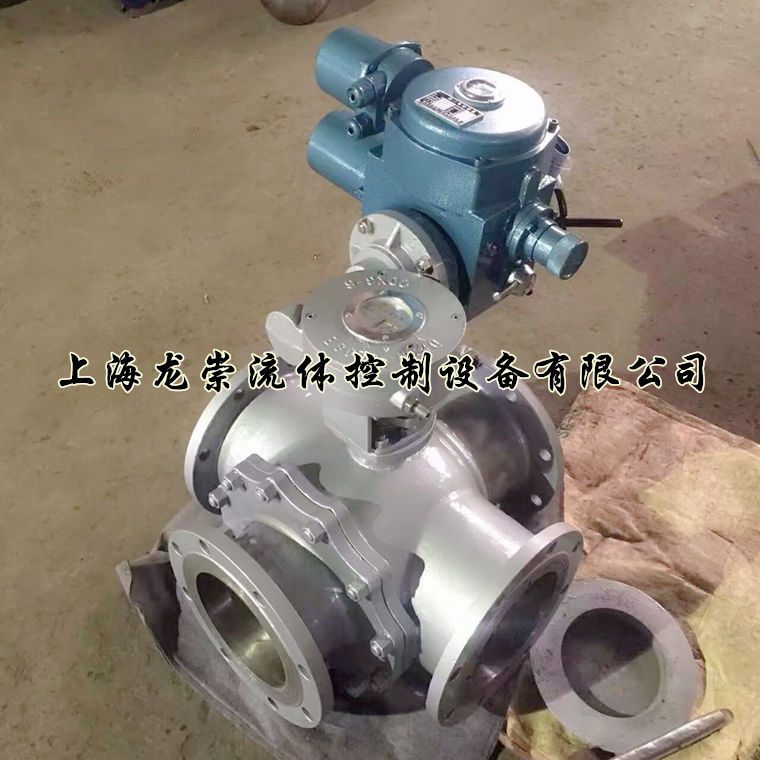

Q946F電動四通球閥
Q946F電動四通球閥介質流向原理
LL'’型Q946F電動四通球閥只需操作板手或執行器將球體轉動90’，可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。
Q946F電動四通球閥結構特點及用途
1、流體阻力?。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能： 閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長： 閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE， 能達到良好的抗腐蝕性作用，延長了閥門使用壽命。
性能規范
試驗壓力 單位：Mpa
|
使用范圍
殼體材料 | 閥座材料 | 適用溫度 | 適用介質 |
碳鋼C型 | 聚四氟乙烯 | ≤150℃ | 水＼蒸汽 |
對位聚苯 | ≤300℃ | 油晶等 | |
鉻鎳鈦鋼P(yáng)型 | 聚四氟乙烯 | ≤150℃ |
|
對位聚苯 | ≤200℃ |
| |
鉻鎳鉬 | 聚四氟乙烯 | ≤150℃ |
|
對位聚苯 | ≤200℃ |
主要零件材料
閥體＼閥蓋 | GB | WCB | ZGlCrl8Ni9Ti | ZGOCfl8Nil2M02Ti | |||
ASTM | WCB | CF8 | CF8M | ||||
球體 | GB | 2Cfl3 | 1Cfl8Ni9Ti | 0Cfl8Ni12M02Ti | |||
ASTM | 420 | 304 | 316 | ||||
閥桿 | GB | 2Crl3 | 1Crl8Ni9Ti | 0Crl8Ni12M02Ti | |||
ASTM | 420 | 304 | 316 | ||||
| 閥座＼密封面 | GB | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 |
ASTM | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 | |
填料 | GB | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 |
ASTM | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | |
螺栓 | GB | 35 | 0Crl8Ni9 | 0Crl8Ni9 | |||
ASTM | A193B7 | A320-B8 | A320-B8 | ||||
螺母 | GB | 45 | 0Cfl8Ni9 | 0Crl8Ni9 | |||
ASTM | A1942H | A194-8 | A194-8 | ||||
主要連接尺寸
公稱壓力 | 公稱通徑 | 尺 寸 | |||||||||
L | L0 | D | K | d | Y | b | z-do | Hw | Hd | ||
1．6MPa | 50 | 260 | 130 | 165 | 125 | 100 |
| 16 | 4-ф18 | 205 | 265 |
65 | 320 | 160 | 185 | 145 | 120 |
| 18 | 4-ф18 | 245 | 295 | |
80 | 320 | 160 | 200 | 160 | 135 |
| 20 | 8-ф18 | 305 | 345 | |
100 | 370 | 185 | 220 | 180 | 155 |
| 20 | 8-ф18 | 340 | 420 | |
125 | 510 | 255 | 250 | 210 | 185 |
| 22 | 8-ф18 | 425 | 465 | |
150 | 510 | 255 | 285 | 240 | 2'0 |
| 24 | 8-ф23 | 450 | 505 | |
200 | 580 | 290 | 340 | 295 | 265 |
| 26 | 12-ф23 | 480 | 525 | |
250 | 670 | 335 | 405 | 355 | 320 |
| 30 | 12-ф25 | 530 | 565 | |
300 | 760 | 380 | 460 | 410 | 375 |
| 30 | 12-ф25 | 585 | 630 | |
350 | 850 | 425 | 520 | 470 | 435 |
| 34 | 16-ф25 | 625 | 675 | |
400 | 980 | 490 | 580 | 525 | 485 |
| 36 | 16-ф30 | 670 | 710 | |
450 | 1080 | 540 | 640 | 585 | 545 |
| 40 | 20-ф30 | 705 | 770 | |
500 | 1220 | 610 | 715 | 650 | 608 |
| 44 | 20-ф34 | 765 | 825 | |
600 | 1360 | 680 | 840 | 770 | 718 |
| 48 | 20-ф41 | 840 | 945 | |
700 | 1750 | 875 | 910 | 840 | 788 |
| 50 | 24-ф41 | 1050 | 1110 | |
800 | 1850 | 925 | 1025 | 950 | 898 |
| 52 | 24-ф41 | 1125 | 1220 | |
900 | 2050 | 1025 | 1125 | 1050 | 998 |
| 54 | 28-ф41 | 1260 | 1315 | |
1000 | 2150 | 1075 | 1255 | 1170 | 1110 |
| 56 | 28-ф48 | 1325 | 1385 | |
1200 | 2450 | 1225 | 1485 | 1390 | 1325 |
| 58 | 32-ф54 | 1395 | 1450
| |
