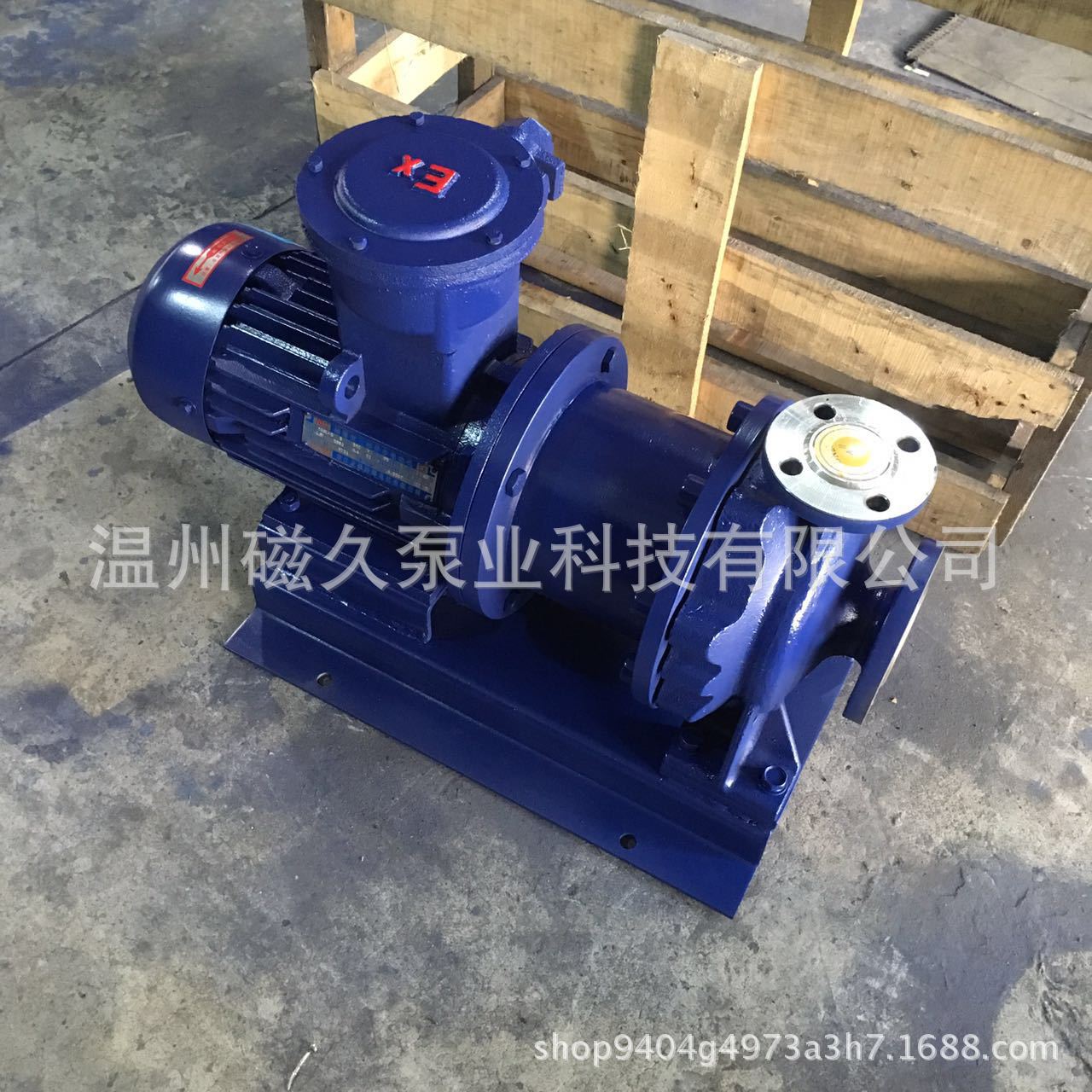

磁力泵（）CQB型由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子 、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸 、內磁轉子被泵體、隔離套*封閉，從而*解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃 、易爆、有毒、有害介質通過泵密封泄漏的安全隱患。

CQB磁力泵型號意義

CQB防爆磁力離心泵內部結構圖：

主要用途及適用環境

磁力泵（）CQB型適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視 、洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。適用于輸送zui大系統工作壓力1.6MPa,溫度不超過100℃。密度不大于1840kg/m3，粘度不大于30x10-6m2/S的不含硬顆粒和纖維及有限磁性物質的液體。

型譜圖

CQB型磁力泵性能參數

CQB型磁力泵安裝尺寸

CQB型不銹鋼磁力泵安裝和使用

1、磁力泵（）CQB型應水平安裝，不宜豎立，塑料磁力泵泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝 上。

2、當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底 閥。

3、不銹鋼磁力泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。

4、檢查電機旋轉方向是否與磁力泵轉向標記*。

5、不銹鋼磁力泵電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。

6、不銹鋼磁力泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。

CQB型不銹鋼磁力泵使用注意事項

1、因不銹鋼磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以禁止空動轉，同時避免在工作中途停電后再啟動時 所造成時空載運轉。

2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

3、不銹鋼磁力泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

4、被輸送的介質及其溫度應在泵材允許范圍內(詳見附表)。的使用溫度<60℃，不銹鋼磁力泵的使用溫 度<100℃，輸送吸入壓力不大于0.2mpa，zui大工作壓力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬顆粒和纖維的液體。

5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。 6、磁力泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5～1mm，葉輪軸向 竄動1.5～2mm時，應 更換軸承和軸向動環。

CQB不銹鋼磁力泵故障原因及排除方法
