CPU 指示燈/STOP（停機）診斷

有時會遇到CPU無法啟動或突然停機，或者CPU上指示燈SF，BF突然亮。

請按以下步驟確認情況 。

 *步 看CPU的指示燈狀態

• DC5V----電源指示
• SF---紅燈，系統故障
• BF---紅燈，網絡故障

 DC5V燈不亮

請檢查供電電源，電源接線及端子是否牢靠；如確認供電及接線無誤，可判斷CPU硬件故障，此時*方法設備提供商售后維修。

 指示燈全部閃爍

• 通常為電源供電質量，較強干擾，MMC卡故障，CPU故障。按如下順序逐條排除：
• 有無DP通信電纜，拆掉重新上電；
• 更換供電模塊，放到實驗室環境（非工廠環境）測試；
• 更換MMC卡測試；如程序丟失，程序編寫人員索要原程序或設備供貨商。
• 更換CPU

 SF常亮，或SF常亮，BF常亮或閃爍。

此時為系統故障或通信故障導致，需查看具體的診斷信息確認停機原因，請參看后續步驟。

 第二步 查看診斷緩沖區

CPU停機可簡單分為致命錯誤和非致命錯誤，無論是什么原因?qū)е?，都?huì)在CPU的診斷緩沖區留下痕跡。
因此，需要在線查看CPU的診斷緩沖區，來判斷具體的停機情況。

注意：

• 技術要求：需要掌握STEP7軟件使用的相關技術人員；
• 軟件要求：STEP7或博途軟件，其版本需要與編輯程序時軟件版本*或更高。
• 硬件要求：安裝有調試軟件的計算機一臺；
  如果設備有以太網接口，可以通過網線連接；
  如果設備沒有網口，則需要PC Adapter USB或 PC Adapter USB A2進行連接操作。
  如僅為設備維護人員，請系統集成商或編程調試人員進行以下故障排查。

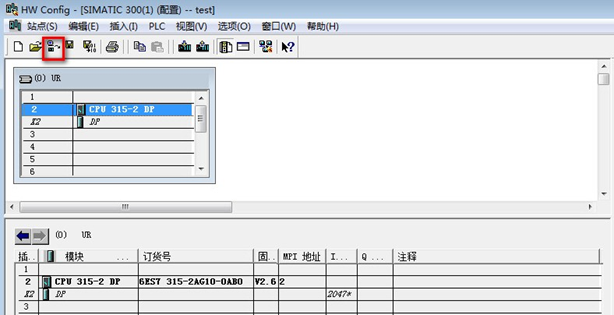

如圖所示，在硬件組態中，點擊在線按鈕，雙擊CPU進入CPU模塊信息，點擊診斷緩沖區查看具體的診斷信息。

也可參看如下視頻：PLC SF燈亮?xí)r如何查看故障

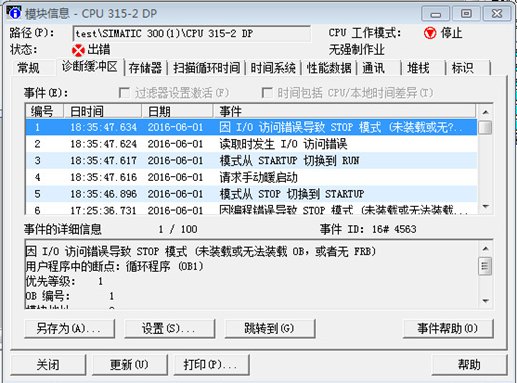

在診斷緩沖區中，常見的錯誤類型如下：

 存儲器管理器導致 STOP

 IO管理錯誤，IO錯誤

 超出周期時間錯誤

 區域長度錯誤

 IO訪問錯誤

 通信故障導致停機

通常分為致命錯誤及非致命錯誤

1）致命錯誤指非編程原因?qū)е?，CPU必定會停機的故障，通常為較強干擾，硬件故障導致。

 存儲器管理器導致 STOP

產生可能性：

• 較強干擾
• MMC卡損壞
• CPU本身硬件故障

解決步驟：

1. 將CPU拆至辦公室環境測試

2. 更換MMC測試，如oK，則原卡硬件故障

3. 更換CPU測試，如OK，則原CPU硬件故障

 IO管理錯誤，IO錯誤

由此故障導致的停機較難排查，有的停機故障可能只是偶爾出現或較長時間出現一次，這更增大了排查難度，需要一步一步的排除確認。

產生可能性

• 主機架模塊硬件故障或背板通信故障
• 供電EMC，通常為同一路的進線側有較大的干擾電流
• 360/361，365模塊或連接線硬件故障
• EMC問題

解決步驟如下：

1. 重新安裝緊固主，從機架模塊，檢查背板連接器及模塊插針是否完好；

2 . 如有360/361，365模塊，則先拆除，或替換新模塊及連接電纜測試；

3. 檢查接地良好；

4. 檢查電源側供電質量，確保供電側與感性負載供電隔離，如有必要加裝隔離變壓器；

5. 將CPU主機架模塊一個一個的與CPU組態測試

2）非致命錯誤可以通過加載OB組織塊的方式，避免停機。常見的幾種可能如下：

 超出周期時間錯誤

即看門狗超時錯誤。系統默認的掃描周期監視時間為150ms。

當OB1的掃面周期*次超過此設定時間時，CPU將調用OB80；如未下載OB80，CPU將停機。 當?shù)诙纬^(guò)此設定時間時，CPU必定停機。

解決步驟：檢查程序，確認導致掃描周期過長的原因；（如頻繁進入OB35，OB40中斷，延長了OB1時間）

如何查看掃描周期時間具體參看：如何避免S7-300/400系統掃描時間過長而導致CPU停機？

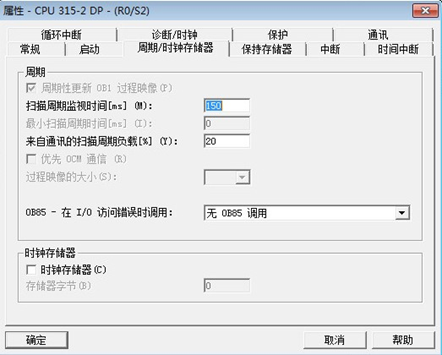

如確實程序需要較長的掃描周期時間，如圖所示，在硬件組態---CPU屬性---周期/時鐘存儲器中---更改掃描周期監視時間。

此外，如程序中有OB100，尤其其中包含有跳轉程序段，則可能由于死循環導致超時，此時在線先刪除OB100，確認是否由于OB100導致。

 區域長度錯誤

屬于編程錯誤，下載OB121可避免停機。

產生原因：程序中調用的DB區域的地址，在此DB塊中并未建立；或調用的I/Q區域超過CPU的過程映像區。

解決步驟：

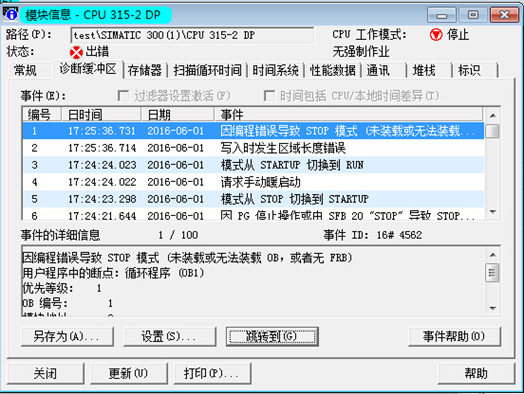

如CPU已停機，可點擊如圖4的按鈕“跳轉到”，定位到調用的程序段； 同時，根據診斷信息中區域長度錯誤的詳細信息，確定是某一個DB的內部地址，但DB塊號無法確定，需要自行查找。

如CPU未停機，“跳轉到”按鈕是灰色的無法點擊。如CPU此時允許停機，則先在線刪除OB121，CPU停機后，點擊“跳轉到”按鈕定位到錯誤程序段。

 I/O訪問錯誤

屬于編程錯誤，下載OB122可避免停機。

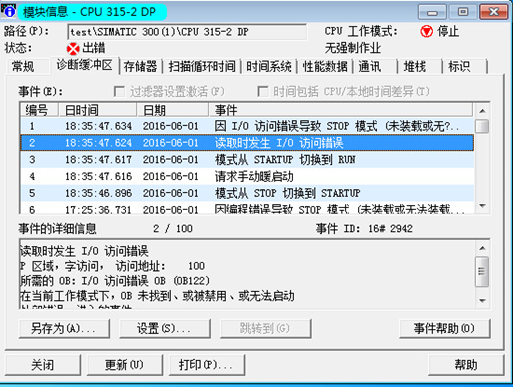

產生原因：程序中調用了某一P區域地址，在實際中的硬件中并沒有分配或找到這個地址。 如圖所示，報錯的讀取I/O訪問錯誤，P區域，字訪問，訪問地址100；指的是PIW100這個地址在實際的硬件中未找到。

解決方法：

可能性1，錯誤編程誤調用P區域地址。如CPU已停機，可點擊"跳轉到"按鈕，定位到誤調用的程序段。
可能性2，某一從站掉站導致無法找到相關硬件模塊。此時，下載相應的OB塊可先避免停機，排除通信故障后，報錯自然消失。

 通信故障停機

由于通信故障導致的某一個或多個站點掉站。此類錯誤均會導致CPU停機?？?/p>

以通過下載OB82，OB85，OB86，OB121，OB122來避免故障停機。

S7-400H的LED指示燈狀態

經典S7-400H的面板如圖所示

CPU上的元件主要有以下幾部分組成：

(1) CPU指示燈元件

(2) 擴展存儲卡插槽

(3) CPU模式選擇開關

(4) CPU的光纖接口

(5) CPU擴展的ProfiNet和ProfiBus/MPI接口

(6) CPU后部的機架設置開關

CPU410H的面板如圖所示

由于通訊接口不同（兩對PROFINET接口，一個PROFIBUS接口），BUSxF總線指示燈有所不同。

CPU的冗余狀態可以通過REDF燈來檢查。

S7－400冗余控制器 的 “REDF”指示燈用于指示冗余系統的同步狀態，當它閃爍時表示兩個控制器正在鏈接或同步。當它常亮?xí)r表示冗錯系統同步丟失，包括CPU之間的同步故障和IO冗余，此時若控制器發生切換，可能會對生產帶來不利的影響，提醒維護人員及時排除故障。下面為 H-CPU 的REDF 發光二極管點亮?xí)r指示的錯誤：

指示符號表
H: 發光二極管點亮
B: 發光二極管以一定頻率閃動
D: 發光二極管不亮

詳細的CPU指示燈狀態信息參考S7-400H手冊。
