1.ABMS-EV03系列鋰電池管理系統
1.1概述
    ABMS-EV03系列鋰電池管理系統主要應用于以鋰電池作為動力系統的電動車、電動船、電動儀器設備上，對鋰電池組內單體電芯電壓、電池組總壓、電芯溫度、電池組充放電電流等參數進行實時監測，并提供相應的電芯均衡管理、充放電保護控制、加熱制冷管理及故障信息告警?？赏ㄟ^RS485接口連接*位機監控軟件，對系統運行參數進行監控和配置。顯示模塊可對鋰電池系統的關鍵運行參數及保護告警信息進行實時顯示。
1.2型號說明

1.3技術指標

1.4 BMS主機規格

1.5系統配件
1.5.1霍爾電流傳感器(必配)

1.5.2充放電繼電器

1.5.3顯示屏

1.5.4線束(必配)

1.6 接線端子

1.7 配置方案

1.7.1 【10V～14V鋰電池系統】

1.7.2 【15V～80V鋰電池系統】

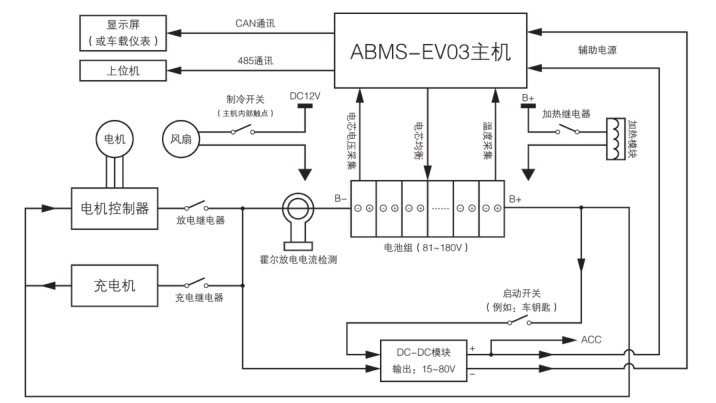

1.7.3 【81V～180V鋰電池系統】

1.8 應用案例
1.8.1電動搬運車應用
實際案例：某款電動搬運車采用18650三元鋰電池(標稱電壓3.7V，工作電壓范圍2.8V～4.2V，標稱容量2AH)，經過150并13串，PACK成“48V,300AH”的鋰電池系統，作為該款搬運車的動力源。采用“54.6V,30A”的充電機，2.2KW的電機。充電保護電流為60A，放電保護電流為350A，需帶顯示屏。
需求分析：該款三元鋰材料電芯電壓工作范圍滿足EV03要求(zui大不超過5V)，且電池組電壓平臺(48V)，電池串數(13串)均在EV03系統規定的范圍之內，選用的主機為：ABMS-EV03-13S，主機輔助電源可從電池組總壓取電，也可用車載直流電源(如DC24V)供電；充電電流保護值為60A，可選用“GER-100 12VDC”額定電流為100A；放電電流保護值為350A，可選用“GER-400 12VDC”額定電流為400A。系統配件清單如下：

1.8.2電動機器人應用

實際案例：某款電動機器人采用磷酸鐵鋰電池(標稱電壓3.2V，工作電壓范圍2.5V～3.7V，標稱容量100AH)，經過24串(無并聯)，PACK成“77V,100AH”的鋰電池系統，作為該款機器人的動力源。充電保護電流為150A，放電保護電流為150A。
需求分析：該款磷酸鐵鋰材料電芯電壓工作范圍滿足EV03要求(zui大不超過5V)，且電池組電壓平臺(77V)，電池串數(24串)均在EV03系統規定的范圍之內，選用的主機為：ABMS-EV03-24S，主機輔助電源可從電池組總壓取電，也可用車載直流電源(如DC24V)供電；充電電流保護值為150A，可選用“GER-150 12VDC”額定電流為150A；放電電流保護值為350A，可選用“GER-150 12VDC”額定電流為150A。系統配件清單如下：
