LCD多功能電力儀表

     PD19系列多功能電力儀表可監測多種電氣參數，如電壓、電流、頻率、功率、功率因數、電能、需量等，并具有開關狀態監測、越限報警、模擬量輸出、電能脈沖和通信等功能。作為一種先進的智能化、數字化的電網前端采集元件，該儀表可以應用于能源管理系統、配電自動化、智能建筑及智能開關柜中；具有多種接線方式，使用方便，可滿足現場各種要求。

           測量三相電壓、電流、功率、功率因數、頻率、需量

           雙向有功電能、無功電能計量



               2套12時段、4種費率電能計量

               支持開關量輸入、繼電器輸出、模擬量輸出、電能脈沖輸出

                可選Modbus-RTU（默認）、Profibus-DP通信協議


                 高防護等級

典型功能接線示意圖（以PD194Z-2S4為例）

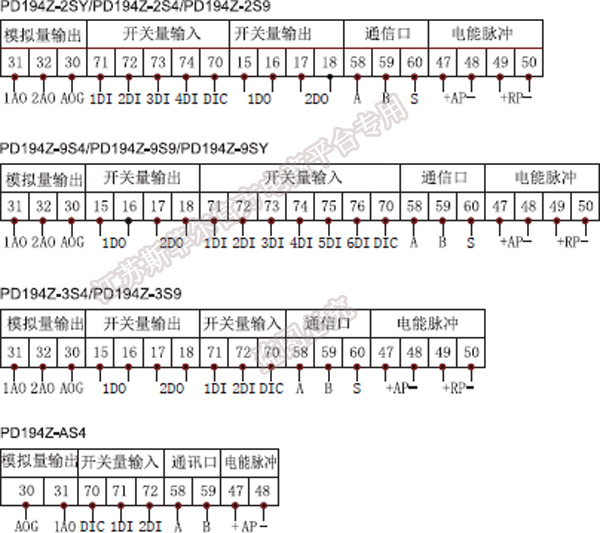

部分產品的擴展功能端子編號

電壓電流接線示意圖
