576芯三網合一光纖配線架//576芯光纖配線架：簡介

576芯三網合一光纖配線架//576芯光纖配線架：簡介，

【產品名稱】：GPX-TF576ODF型機房光纖配線架

【產品型號】：GPX-TF576ODF型96芯，144芯，288芯，360芯，432芯，480芯，576芯，684芯，720芯，864芯，1152芯，1200芯，1440芯

【產品顏色】：灰白色，黑色

【生產廠商】：同富通信{Tong.F}

【產品材質】：冷軋鋼板材質，

【產品規格】：（室內落地）三網合一，四網合一，ODF子框型，直插盤，OMDF機房總配線型，免跳接，

【產品配置】：常規可配SC，FC,LC，ST束狀（帶狀）尾纖，

【免費印字】：中國電信，移動，聯通，聯通，廣電，鐵通，長城寬帶，

*，質量保證，量大優惠，*大量庫存現貨

產品介紹

•
• • 產品信息
  • 名稱： ODF光纖配線架、室內光纖配線架、中心機房光纖配線架
  • 品牌： 同富
  • 貨號：GPX-TF144/720VI+
  • 顏色：電腦灰、黑色，客戶自定義（訂做）
  •

    提示：您可以按回車鍵添加更多信息

  • 產品說明：ODF光纖配線架又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。室內ODF光纖配線架、機房ODF光纖配線架、廣電ODF光纖配線架、

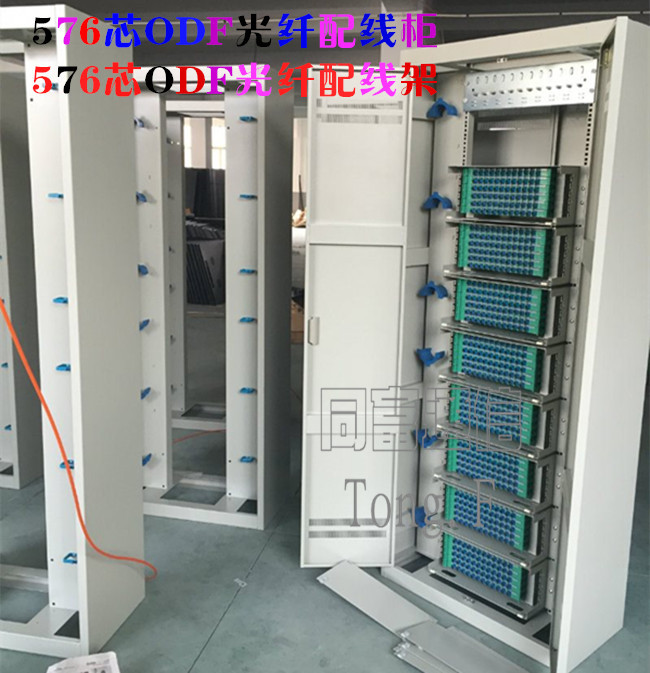

產品實拍圖

•

  ODF子框型光纖配線架，機柜內部配置ODF小子框，利于后期維護管理。

•

  三網合一光纖配線架：三網融合光纖配線架，實現中國電信、中國移動，中國聯通、三大運營商共建共享網絡！

 各類型光纖配線架、光纖總配線架，開放式光纖配線架，三網合一光纖配線架，四網合一光纖配線架，室內光纖配線架：光纖配線架：144芯、216芯、288芯、360芯、432芯、576芯、684芯、720芯、864芯、1152芯、1440芯（冷軋板材質）

產品特寫圖

•

  288芯-360芯光纖配線架，1米高度，可壁掛。

•

  1440芯光纖配線架，可配置1152芯。前后*門，直插盤ODF光纖配線架，用于通信中心機房配線。

點擊輸入文字描述

產品規格系列圖

OMDF光纖總配線架，MODF光總配線架、光總配：

GPX光纖總配線架
適用場合：
●適應較大規模并架安裝，滿足大量光纖接入及交叉連接功能；
●適合設備側及線路側不同的配線比需求；
●熟悉傳統MDF管理方式。

?

產品尺寸參考圖

以此圖簡單介紹尺寸：此圖為常規直插盤ODF光纖配線架，屬于576芯，720芯通用型：尺寸2000*800*400mm

單位：mm

種類1：直插盤型光纖配線架，ODF子框型，常規576芯/720芯尺寸。

種類2：三網合一光纖配線架、三網融合，常規576芯/720芯尺寸。

種類3：ODF直插盤光纖配線架，兩排插盤，常規1152芯/1440芯尺寸。

種類4：MODF光纖總配線架，光總配，576芯/720芯尺寸。

產品配置熔纖盤圖

•

  ODF子框型SC滿配光纖配線架/光纖配線柜。

•

  此圖為96芯光纖配線架內置子框。為滿配FC型光纖盤滿配圖片！

點擊輸入文字描述

產品名稱屬性對比圖

• • 優質冷軋板1.0標板加工而成，噴塑美觀
  •
  • MODF光纖總配線架，光總配系列。
• vs
• • 焊接點牢固、外形設計合理。
  •
  • 開放式三網合一光纖配線架，敞開式光配架。

定制說明

需要定制不同尺寸、規格型號的客戶。請致電與客戶詳談溝通?。?，李！同號。

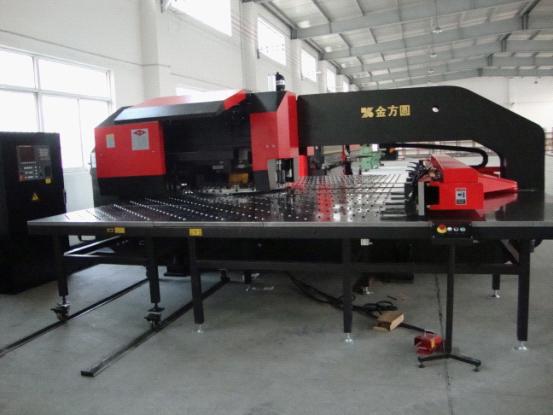

企業介紹

•
•

  好品質與日月同輝、用心服務為同富共贏?。〈认型煌ㄐ旁O備廠?。?！

  慈溪市同富通信設備廠，成立于2006年3月23日。位于美麗的中國浙江省東海之濱、杭州灣南岸沿海經濟發達地區的慈溪市觀海衛工業園區，地理位置*，交通便捷，緊靠滬杭甬高速公路。是一家專業生產銷售通信設備（光纖、光纜）的廠家。公司一貫堅持“質量*，用戶*，優質服務，信守合同”的宗旨，公司尊崇“踏實、拼搏、有責任的企業精神，并以誠實守信、同富共贏、重譽創優的經營理念，創造良好的企業環境，以全新的管理模式，完善的技術，周到的服務，的品質為生存根本。我們始終堅持用戶*，用心服務于客戶，讓各界朋友在同富得到zui滿意的服務、您的滿意，是我們不懈的追求、是我們不斷前進的zui大動力。我們愿與海內外各界朋友真誠合作，攜手參與市場競爭，開拓國內通信設備市場、加快我國通信事業的快速發展。

  同富通信始終以“品質、服務”為指導方針，“團結、務實、開拓、創新”為精神，堅持“質量就是生命，服務就是靈魂”的原則，不斷追求高品質、高效益、高科技的發展領域。公司產品已遍布全國二十多個省、市和自治區，產品主要內銷全國各地，客戶來自于電信、網通、移動、聯通、廣電、電力、鐵路、軍網、石油等各個領域------

   描述

光纖配線架文字詳細介紹：

光纖配線架詳情介紹：因物件較大，還有不常規尺寸，親在拍下之前，務必于店主進行確認----

144芯288芯576芯720芯光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，室內機房光纖布線、、傳統“直插盤”、現有國家提出“三網合一”概念，所以有“三網合一光纖配線架”即【中國電信、中國聯通，中國移動】三大運營商合用一個機柜，進行統一管理-------可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線站的中小型配線系統。

2外觀結構

1、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、22

【詳細說明】

 光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線站的中小型配線系統。

2外觀結構

1、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度*選用120mm的整數倍，深度*選用300mm、400mm，450mm及600mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部準面的垂直度公差不大于3mm。

2、機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。

3、引入光纜彎曲半徑

引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。

4、機架結構

結構應牢固，裝配應具有*性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

5、保護套、襯墊及纖芯和尾纖彎曲半徑

光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。

6、機架的表面

涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

7、結構裝置上的文字、圖形、符號和標志

結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。

3材料

防腐蝕性能

ODF所有的零件采用的材料應具有防腐性能，如該材料無防腐性能應作防腐處理；其物理、化學性能必須穩定，并與光纜護套和尾纖護套相容。為防止腐蝕和其他損害，這些材料還必須與其他設備中所常用的材料相容。

防銹蝕性能

ODF中表面電鍍處理的金屬結構件，在通過鹽霧試驗方法進行48h鹽霧試驗后，外觀不得有肉眼可見的銹斑。

涂覆處理要求

采用涂覆處理的金屬結構件，其涂層與體應具有良好的附著力，附著力應不低于GB/T9286標準表I中2級要求：在切面交叉處和/或沿切口邊緣有涂層脫落，受影響的交叉切割面積明顯大于5%，但不能明顯大于15%。

燃燒性能要求

設備中非金屬材料的結構件及光纖連接器的燃燒性能應符合以下條件之一：

1）試驗樣品沒有起燃；

2）試驗樣品離火后持續有焰燃燒的時間不超過10s，并且火焰或從試驗樣品上掉落的燃燒或灼熱顆粒未使燃燒蔓延到放在試驗樣品下面的底層。[1]

4分類

單元式

單元式的光纖配線架是在一個機架上安裝多個單元，每一個單元就是一個獨立的光纖配線架。這種配線架既保留了原有中小型光纖配線架的特點，又通過機架的結構變形，提供了空間利用率，是大容量光纖配線架早期常見的結構。但由于它在空間提供上的固有局限性，在操作和使用上有一定的不便。

抽屜式

抽屜式的光纖配線架也是將一個機架分為多個單元，每個單元由一至兩個抽屜組成。當進行熔接和調線時，拉出相應的抽屜在架外進行操作，從而有較大的操作空間，使各單元之間互不影響。抽屜在拉出和推入狀態均設有鎖定裝置，可保證操作使用的穩定、準確和單元內連接器件的安全、可靠。這種光纖配線架雖然巧妙地為光纜終端操作提供了較大的空間，但與單元式一樣，在光連接線的存儲和布放上，仍不能提供zui大的便利。這種機架是目前zui多的一種形式。

模塊式

模塊式結構是把光纖配線架分成多種功能模塊，光纜的熔接、調配線、連接線存儲及其他功能操作，分別在各模塊中完成，這些模塊可以根據需要組合安裝到一個公用的機架內。這種結構可提供zui大的靈活性，較好地滿足通信網絡的需要。目前推出的模塊式大容量光纖分配架，利用面板和抽屜等*結構，使光纖的熔接和調配線操作更方便；另外，采用垂直走線槽和中間配線架，有效地解決了尾纖的布放和存儲問題。因此它是大容量光纖配線架中的一種，但它目前的造價相對較高

光纖配線架的選型是一項重要而復雜的工作，各地應根據本地的具體情況，充分考慮各種因素，在認真了解，反復比較的礎上，才能選出一種zui能滿足當前需要和未來發展的光纖配線架。[2]

5功能要求

光纜固定保護

應具有光纜引入、固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜及纜中纖芯不受損傷。光纜金屬部分與金屬機架絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。

光纖終接功能

應具有光纖終接裝置。該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的光纜纖芯、尾纖不受損傷。

調線功能

通過光纖跳線連接器插頭，能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

光纜纖芯保護

光纜開剝后纖芯有保護裝置，固定后引入光纖有終接裝置。

容量

每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置、光纖存儲裝置、光纖連接分配裝置在滿容量范圍內應能成套配置。

標識記錄功能

機架及單元內應具有完善的標識和記錄裝置，用于方便地識別纖芯序號或傳輸路序，且記錄裝置應易于修改和更換。

光纖存儲功能

機架及單元內應具有足夠的空間，用于存儲余留光纖。[1]

6選擇配架的方法

1.光纖配線架是安裝在墻上還是19’’機架上？ 光纖配線架通常安裝在19’’機架內，對于小型安裝可能也會直接安裝在墻壁上。

2.是否有光纜余留量安放空間？ 應當保留一定量的光纜以防在配線架內拉斷光纖，承受過高的應力，并能防止光纖被扯出配線架。

3.是否有保護裝置？ 在光纖配線架內部應設有光纖保護裝置。

4.通用性 不同的耦合器在配線架上要盡可能的體現出通用性。 比如LC型光纖配線架 就可適合雙工LC/單工SC/MTRJ型光纖適配器；ST型光纖配線架就可適合ST以及FC型光纖適配器。大大的提高了產品的可用性。

5.結構是否靈活？ 這項特點依舊是提高產品的可用性。 光纖配線架根據結構分，可分為3種類型，即壁掛式、機柜式和機架式。 壁掛式一般為箱體結構，適用于光纜條數和光纖芯數都較小的局所。 機柜式是采用封閉式結構，纖芯容量比較固定，外形比較美觀。 機架式一般是采用模塊化設計，用戶可根據光纜的數量和規格選擇相對應的模塊，靈活地組裝在機架上，它是一種面向未來的結構，可以為以后光纖配線架向多功能發展提供便利條件。 光纖配線架應盡量選用鋁型材機架，其結構較牢固，外形也美觀。機架的外形尺寸應與現行傳輸設備標準機架相似，以方便機房排列。表面處理工藝和色彩也應與機房內其他設備相近，以保持機房內的整體美觀。
