15寸安卓工業平板電腦,Android工業觸摸一體機:
產品型號 | WAR-150R-SM10 |
基本參數 | 處理器（CPU）：四核Cortex®-A9 架構，主頻1.4GHz 內存：1GB的DDR3 Flash：8GB的NandFlash |
顯示屏 | 尺寸：15 inch(英寸) 分辨率：1024×768 寬溫型，1600萬色或24位真彩 LED背光：壽命>25000小時 |
觸摸屏 | 可選：電阻式觸摸屏 |
硬件接口 | 兩路DB9 （COM1,COM2）接口 兩路3線RS-232串口（COM3，COM4） 兩路RS-485接口（COM1、COM2）。該接口和RS-232的COM1、COM2不能同時使用。（選配隔離） 一路CAN總線接口。（選配） 一路USB Device接口，支持ADB和PC機同步和聯調應用程序 二路USB Host接口，支持鼠標、鍵盤、U盤等設備 一路100M的以太網絡接口 一路SD/MMC接口，支持SD卡和MMC卡 一路外喇叭接口 一路外置天線接口 二路DC12V~24V電源輸入接口，靈活性更高 可選配內置wifi 及藍牙模塊，標配不帶 |
操作系統 | Android 4.4.2 |
防護等級 | 前面板 IP65 |
工作環境 | 工作條件：12V-24V DC/3A 工作溫度：-10~60℃ 保存溫度：-20~80℃ 工作濕度：10～90%RH |
產品規格 | 結構：金屬外殼 面板尺寸：275.00×181.00 （mm） 機柜開孔：266.00×171 .00 （mm） |
應用領域 | 工業控制，檢測設備，儀器儀表，安全監控，科研，智能終端等產品嵌入式應用 支持CAN方便客戶構建現場總線網絡 |
軟件支持 | 支持Eclipse、Android Studio、QT Creator、Visual Studio 2015/2017開發，支持JAVA/C/C++/C#等語言 用戶可方便設定開機界面 |
2、接口定義 ：
1 RS-485接口COM1-485A | 2 RS-485接口COM1-485B |
3 GND | 4 RS-485接口COM2-485A |
5 RS-485接口COM2-485B | 6 RS-232接口COM4-TX |
7 RS-232接口COM4-RX | 8 RS-232接口COM3-TX |
9 RS-232接口COM3-RX | 10 GND |
11 CANH接口 | 12 CANL接口 |

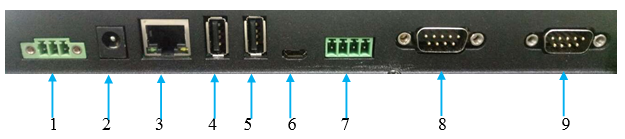

1 3P（12-24V）端子電源輸入接口 | 2 12-24V電源適配器輸入接口 |
3 100M 以太網接口 | 4 USB 主機接口（USB host） |
5 USB 主機接口（USB host） | 6 USB 從機接口（USB Device） |
7 外喇叭接口 | 8 RS-232 COM1 接口（帶隔離） |
9 RS-232 COM2 接口（帶隔離） |
|
2.1 RS-232接口：
15寸Android單板電腦有四路串口，支持波特率115200bps。對應WinCE驅動的設備號為COM1 ~ COM4。
2.2 RS-485接口：
RS-485接口對應Android的設備號為COM1、COM2。和COM1/2 的RS-232接口不能同時使用
2.3 CAN Bus接口：
單板電腦上提供一個CAN-Bus接口和CAN-Bus的驅動程序。 如果用戶需使用CAN-Bus，需要另外選配。內部沒終端電阻，如需加請另外。
2.4 電源接口：
2.5 外喇叭接口：
| 1 右聲道OUTL- | 2 右聲道OUTL+ |
3 左聲道OUTR- | 4 左聲道OUTR+ |

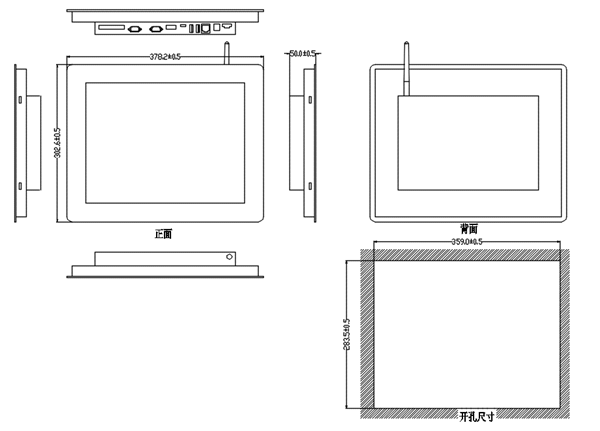

3、外觀尺寸：
外型尺寸：378.2x302.6x50 開孔尺寸：359x283.5 （單位mm）
