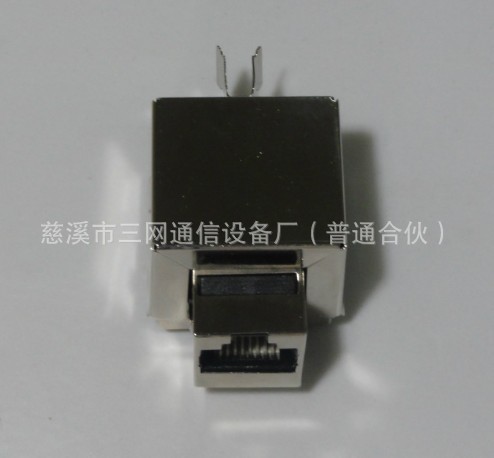

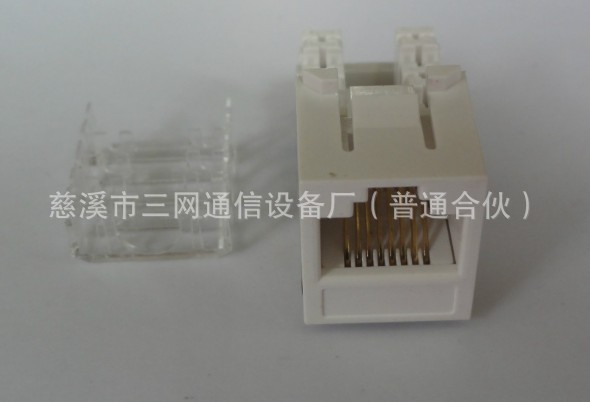

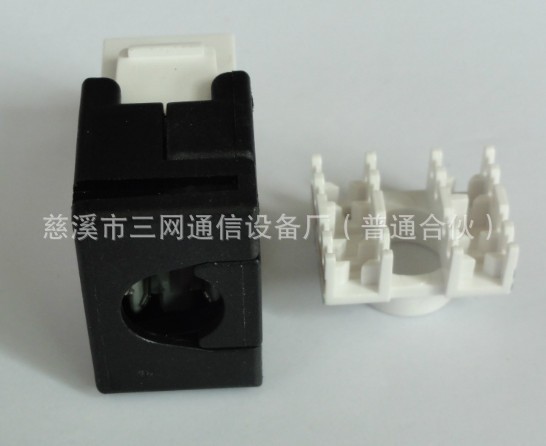

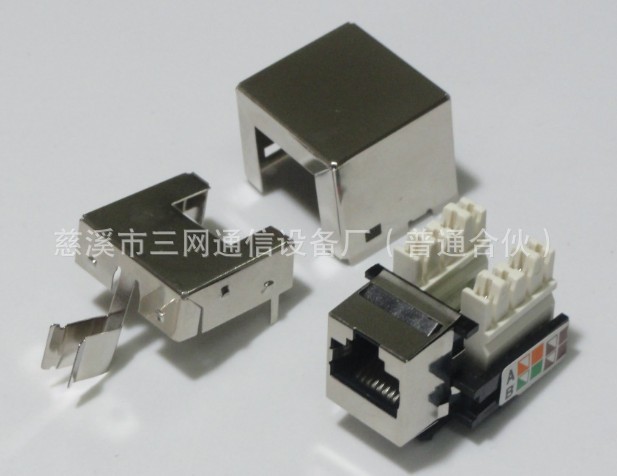

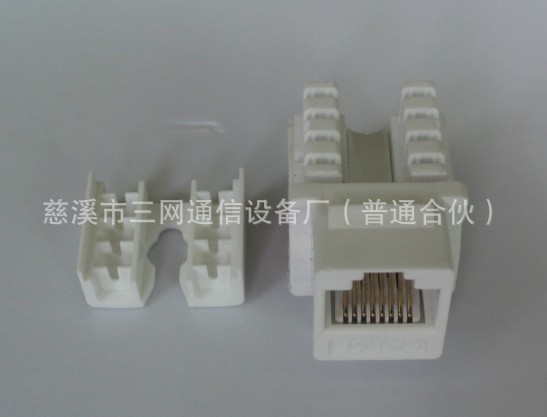

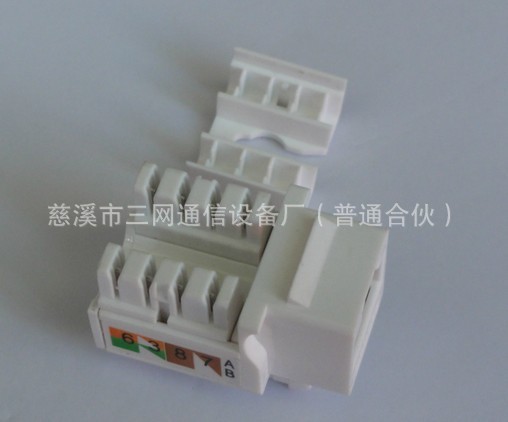

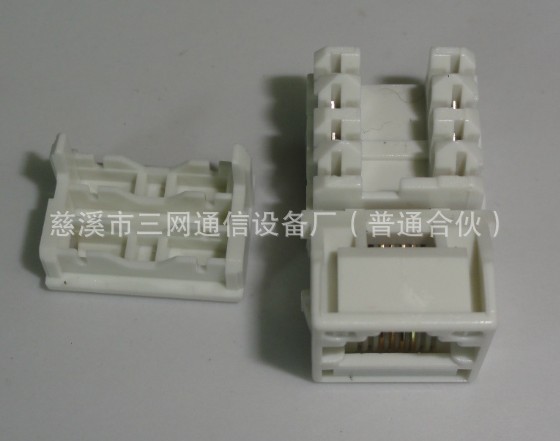

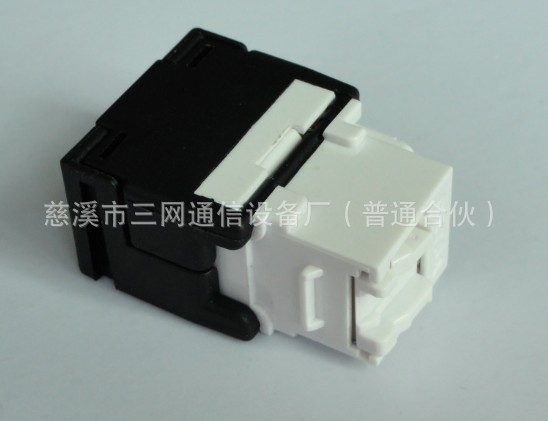

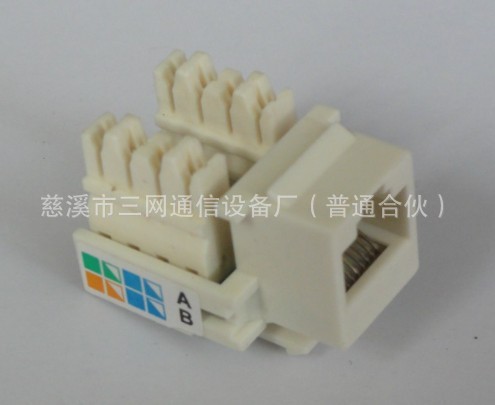

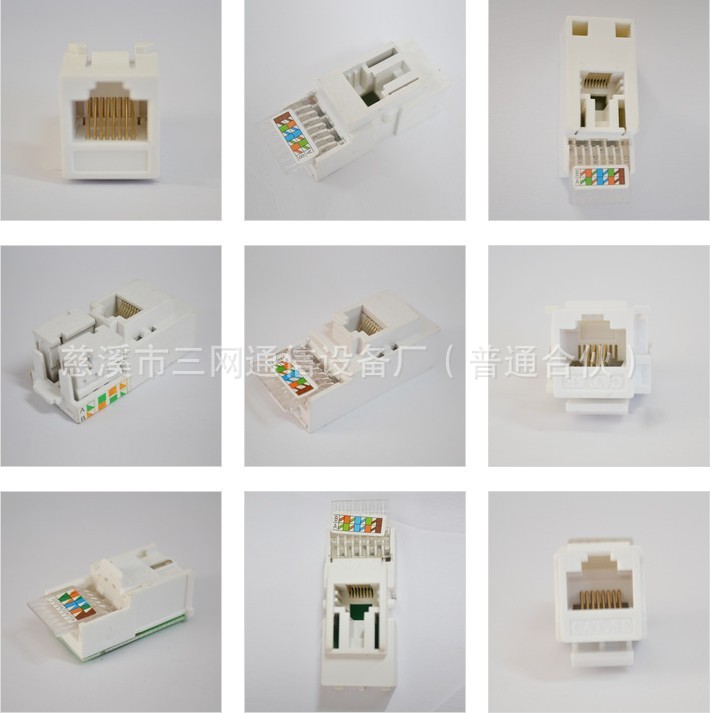

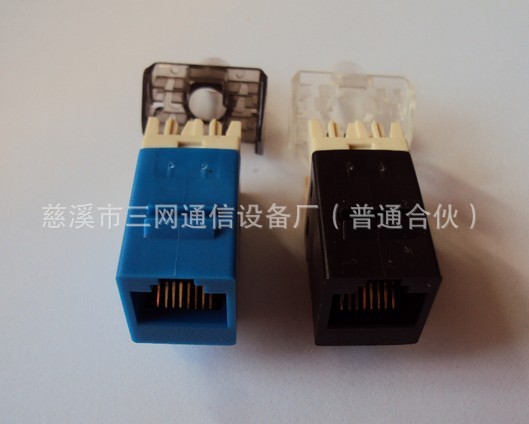

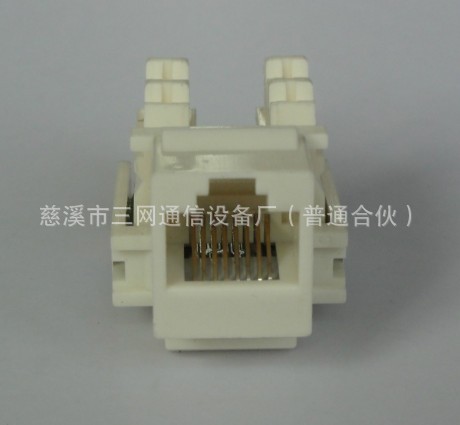

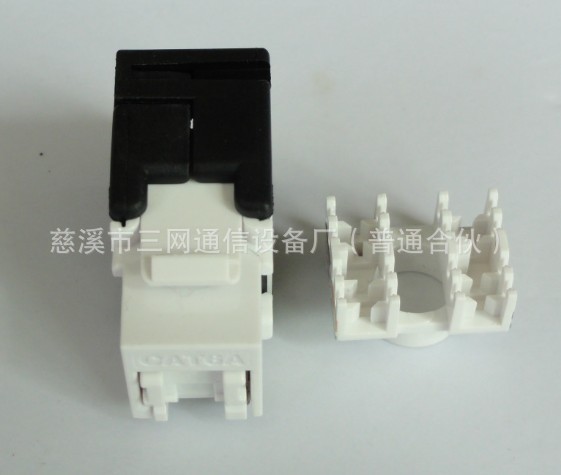

六類模塊/超五類網絡模塊主要用于設備間與工作區終端通訊的連接，*符合586A和586B標準。

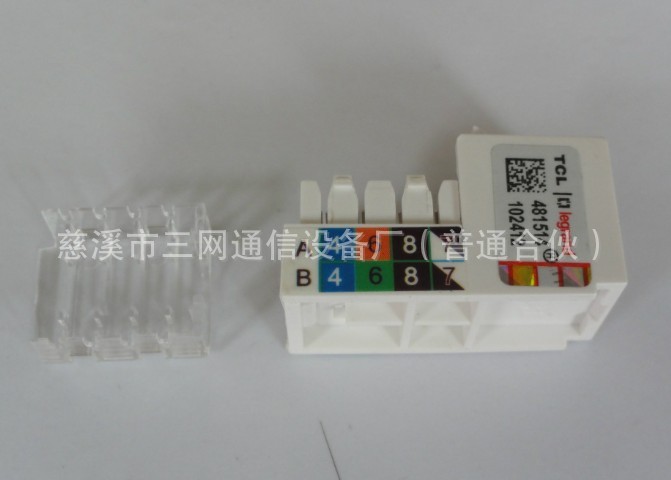

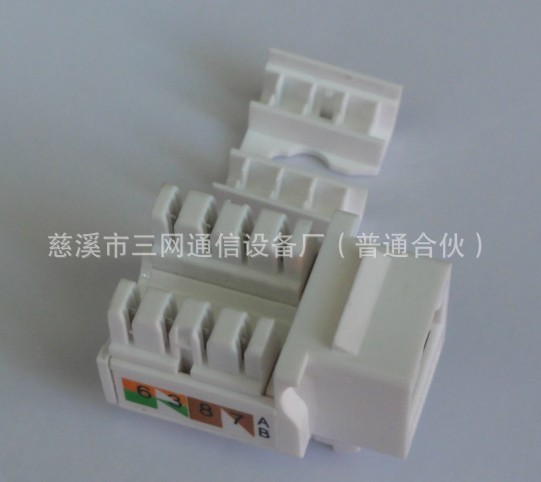

1、貼有586A和586B色標，便于識別
2、采用打線式設計，穩定可靠，快捷。

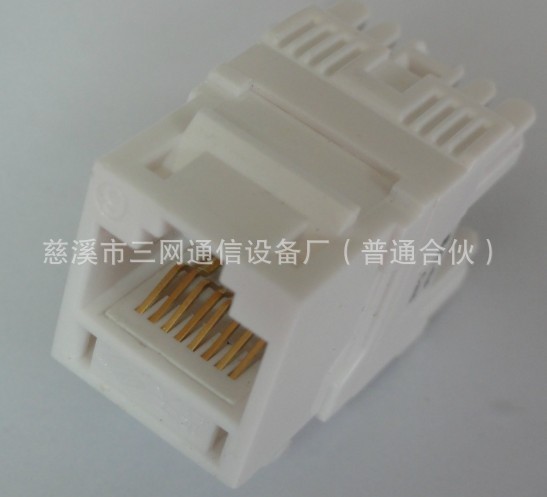

3、金針采用鍍錫與鍍金設計，能夠保證水晶頭與插座良好的接觸。
4、所有性能參數，近端串?dāng)_（NEXT），衷減（ATTENUATION），回程損耗（BALANCE）都超過了ANSI/TIA/ETA規定的五類連接標準。

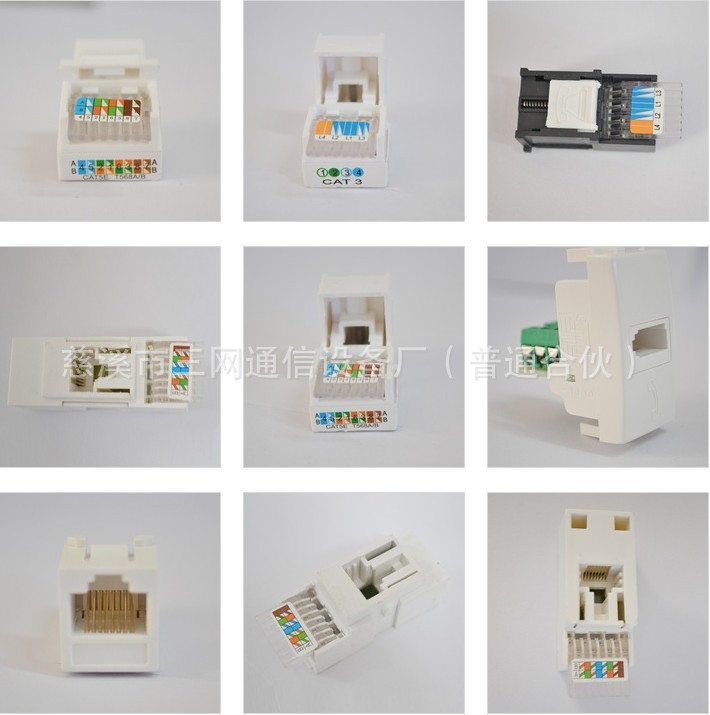

信息模塊說明

一.產品名稱：網絡信息模塊。
二.產品說明：

a按類別分為超五類，六類，超六類，三類等。
b按規格分為屏蔽和非屏蔽。
c按型號分為RJ45，RJ11等。
d.產品材質：金屬材料:打線端子：磷青銅鍍鎳;金針：磷青銅鍍金，鍍金層厚度：按客戶需求。非金屬材料：塑料：PC聚碳酸酯。所有材料滿足ROHS標準。
三．產品批配：互配關系要求與同一標準系列的連接器互配使用。
四. 產品的應用：應用于局域網工作區，設備間，數據通訊，綜合布線。（主要是用以在工作區對前端信息點進行管理的模塊化的設備。前端的信息點線纜進入工作區后首先打線入模塊，然后用跳線連接模塊與工作設備。其應用堅固及易于安裝，減少安裝與操作費用，便于管理。）
五.產品的標準：滿足T-568A傳輸標準及YD/T 926.1-2001規范，符合T568A和T568B線序。
六.電氣性能：工作電壓：125 V，耐壓：750 V。*通過FLUKE LINK測試。
七.物理性能：插入力不大于20N，拔出力不小于20N；連接器連接裝置的效果：50N60±5s；插頭與插座的插合次數：750次；導線端接插次數：250次。
八.使用和存放環境：溫度：-40～+70℃；濕度：≤85%（溫度85℃±3℃）。
     安裝簡介：八芯網線上網其實只用四根芯，所以一根網線是可以走四路/兩路網絡/一路網絡兩路的，建議大家布線的時候不要再單獨走線了。個人建議能多走有線網絡的地方盡量走有線網絡。

     家裝布線中網絡接口模塊的安裝是一個技術活，在某些家裝工程中，由于某此施工隊對網絡部分的安裝不是很了解，網絡布線也沒有經過檢測，導致用戶在使用時發現網絡根本就不通。這種情況在目前家庭裝修非常普遍，因此我們施工隊尤其是業主應了解一些網絡接口模塊的安裝以免出現問題。
     家裝工程的網絡布線其實和電線布線的施工方式法有些相同，都是在地板、墻壁里暗裝，經過PVC管和終結在86底盒。但網絡線是一個信息點一根網線，中間不允許續接，一線走到底。這些對于一般施工隊來說不難，難的是如何安裝網線始點和終點的接口模塊。
         在始點是位于家庭信息接入箱中的“網絡模塊條”的安裝，在終點是RJ45信息模塊的安裝。下面分別講述：

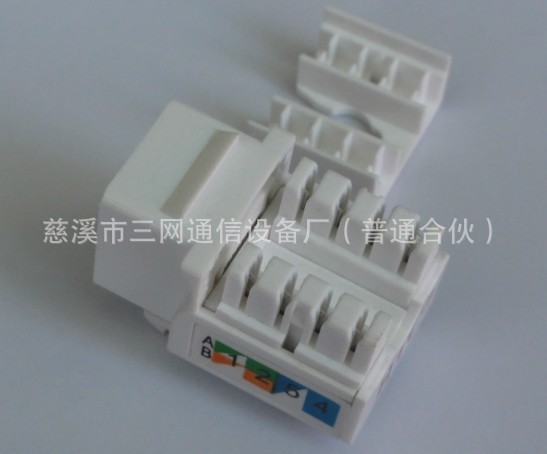

信息模塊的安裝
這里指的是RJ45信息模塊，滿足T-568A超五類傳輸標準，符合T568A和T568B線序，適用于設備間與工作區的通訊插座連接。信息模塊的端接方式的主要區別在下述的T568A模塊和T568B模塊的內部固定聯線方式。兩種端接方式所對應的接線順序如下表所示：
T586A模式①白綠②綠③白橙④藍⑤白藍⑥橙⑦白棕⑧棕
T586B模式①白橙②橙③白綠④藍⑤白藍⑥綠⑦白棕⑧棕

配線架產品介紹

◆   產品名稱：配線架

◆   產品類型：超五類/六類 12口、24口、48口配線架，屏蔽、非屏蔽。

◆   規格：19″安裝尺寸，模塊化設計

◆   材質：采用優質冷軋鋼板、磷青銅及PC注塑而成

◆   顏色：黑色

◆主要技術參數

*IDC：磷青銅，鍍銀（20~50uiLZh），適用線纜為22，24及26AWG（0.64，0.5及0.4mm），壽命不小于250次。

*8線插針：磷青銅，鍍金（20~50uiLZh），插頭插座可重復插拔不小于750次

*阻燃性：采用PPO+PC注塑而成，滿足標準

*接觸電阻：正常大氣壓條件下不大于2.5mΩ（不含體電阻）

*絕緣電阻：正常大氣壓條件下不小于1000MΩ

*抗電強度：DC 1000V（AC、700V）1分鐘內無擊穿和飛弧現象

*標準：依據標準ISO/IEC11801；TIA/EIA568設計制造

1.采用科龍整體打線設計，遠遠滿足于六類傳輸標準，適用于設備間的水平布線，

設備以及集中點的互配端接，正面標識數字方便端口管理，符合19英寸機架，

機柜，墻柜等的安裝標準；

2.打線夾柱子為商強度聚碳酸酯，IDC打線柱子夾為磷青銅，適用于22.24及26AWG（0.64，0.5及0.4mm）線纜，耐用性250次端接；

3. 接觸針觸點鍍金30U耐用性為750次以上插拔

4. 簡潔美觀的*設計，以黑色為主體顏色的外觀可與其它任何機房設備相結合，另有紅，黃，藍，綠四種顏色可供選擇，顯眼彩色標識可方便客戶管理端口。

同系列有超五類48口配線架，超五類24口配線架，六類24口配線架、六類48口配線架可供選擇及各種IDC打線規格。
