一、技術參數
| 名稱 | 5m量程普通型換能器A型（一體） | 型號 | DYA-64-05A |
| 頻率 | 64KHz±5% | 量程 | 0.3～5m |
| 小阻抗 | 840Ω±20％ | 電容量 | 1000pF±20％ @1KHz |
靈敏度 | 帶載驅動電壓：880Vpp，距離0.6m， 回波幅度130mV | 工作電壓 | 峰值電壓＜1500VPP |
| 工作溫度 | -40～+80℃ | 壓力 | ≤3公斤或者0.3MPa |
| 角度 | (波束寬度)半功率角@-3dB:7°±2， 銳度角:16°±4 | 外殼材質 | POM |
| 用途 | 超聲波液位計，監控，防撞，安防 | 安裝尺寸 | 底裝螺紋：M48×2 或者G1-1/2 |
| 防護等級 | IP68 | 重量 | 280g±5％ |
二、產品優勢
● *自主研發，對產品了解透徹。
● 能夠根據客戶需要研發相關換能器。
● 通過阻抗分析儀等設備做全面檢測。
● 已經應用到國內多家企業和學校。
三、應用范圍
DYA-64-05A型超聲波液位計換能器頻率范圍是64KHz±1.5KHz，主要應用在超聲波物位計，超聲波料位計，監控，防撞，安防。
目前正在使用的客戶有：北京大學、浙江大學、重慶前衛克羅姆、哈爾濱工程大學、湖南理工學院、江蘇蘇州海洋儀器、電子科大、南京師范大學、北京理工大學、華北電力大學 等。
四、安裝說明

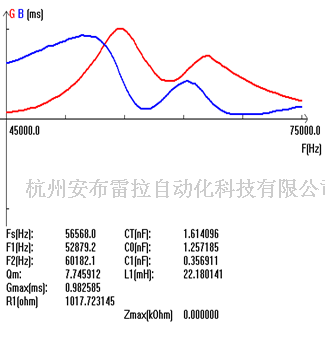

圖 1 導納曲線圖 圖 2 產品結構圖
五、選型需要知道的參數
1.測量范圍是幾米，空氣中測距還是水中測距。
2.頻率。
3.介質溫度，環境壓力。
4.耐腐蝕性:是否需要防腐。
