無線雙軸傾角傳感器變送器傾斜姿態監測

1 產品概述

  SC-GP-IL02是上海數采物聯網科技有限公司推出的一款無線雙軸傾角傳感變送器。測量范圍±60度。本產品廣泛應用于角度測量，高空機械作業平臺監控，大壩、橋梁，傾角姿態記錄，彎曲控制等領域。

  傳感器終端支持采用GPRS/4G/NB-IOT/LoRa/WiFi通信方式（外接電源默認采用GPRS通信方式，電池供電默認采用NB-IOT/LoRa通信方式），能夠克服現場特殊環境導致的無線通信遮擋，大大簡化現場部署時間和降低施工費用。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可！無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶的云平臺。

免費提供物聯網方案咨詢服務！

3 產品特性

3.1 傾角測量特性

采集類型：傾角

量程：±60度

分辨率：0.1度

精度：0.5度

通道數量：可同時支持1~8路采集

采集頻率：1秒鐘~24小時，支持遠程配置

3.2 電氣特性

供電方式：電池供電 或12V直流/220V 交流

3.3 通信特性

無線傳輸方式：GPRS/4G/NB-IOT/LoRa/WiFi

通信協議：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他協議

數據轉發：任意公網服務器

服務器中心數量：最多可支持同時向7個云服務器同時上報數據。

心跳包：支持自定義心跳包，可設置為信號強度。

注冊包：支持自定義注冊包，可設置為IMEI碼。

定位：支持LBS基站定位，方便查詢?cè)O(shè)備位置。

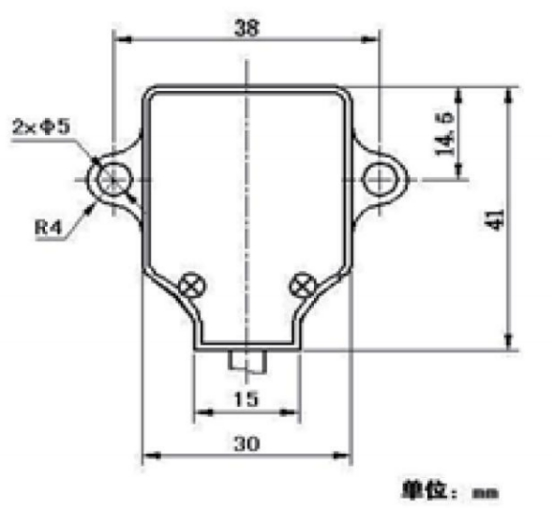

3.4 結構特性

天線類型：吸盤式或膠棒式外置天線(可選內置天線)

材質：PC塑料（外殼）

主體防護等級：IP65

主體尺寸：200mm×94mm×60mm

主體安裝方式：壁掛或螺絲緊固

探頭安裝方式：表貼安裝

3.5 工作環境

環境溫度-35°C～80°C，濕度0～95%（非冷凝）

4 產品核心優勢

v 安裝簡單，快速部署，助力物聯網項目快速落地

v 探頭體積小，重量輕，采用鑄鋁外殼，具備防水防塵功能

v 支持自定義注冊包和心跳包，方便平臺區分設備

v 支持任意私有物聯網云平臺和組態軟件，提供數據協議對接

v 支持阿里云、OneNet、騰訊云等主流云平臺

v 支持外接多路傳感器

v 非侵入式測量，不影響設備正常工作

v 支持遠程配置參數，FOTA遠程升級，減少現場施工維護的人員成本

5 數據上報通信協議

5.1 協議解析說明

UDP/TCP/MQTT/HTTP等多種推送方式，用戶接收數據需提供云端服務器公網IP（或域名）地址和端口號。

JSON格式數據報文示例：

{"X":-16.7,"Y":55.8,"ID":"860344048491162"}

報文解析：

{

"X": -16.7, //X軸傾角值

"Y": 55.8, //Y軸傾角值

"ID": "860344048491162" //設備ID

}

5.2 協議定制

如需定制其他通信協議，可聯系業務人員溝通。本產品訂單滿1000元，免費定制通信協議。

6 平臺對接

6.1 默認平臺

產品出廠默認連接我司工業物聯網平臺，平臺界面如下：

電腦端瀏覽器界面

手機端微信訪問界面

6.2 用戶平臺

以阿里云平臺對接為例，用戶在阿里云物聯網平臺創建產品和添加設備后，用戶需提供一個三元組：{ProductKey , DeviceName , DeviceSecret }和要發布的MQTT主題。

例如三元組的值分別為：

ProductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

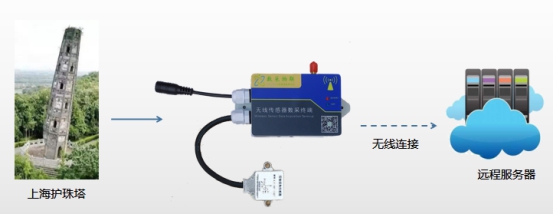

7 應用案例

大型結構件傾斜監測

8 注意事項

(1) 安裝傳感器時，不正確的安裝將導致測量誤差增大，要保證兩面和兩線的正確安裝。

兩面指?jìng)鞲衅靼惭b面與被測物體安裝面*緊靠(被測物體的安裝面要盡可能水平)，不能有夾角產生（如下圖的角a），正確的安裝方式如B圖。

兩線指?jìng)鞲衅鬏S線與被測面軸線平行，兩軸線不能有夾角產生（如C圖中的角b），正確的安裝方式如D圖。

(2) 本產品出廠默認內置物聯網SIM卡，首年免費，次年起流量費約20元每年。 如需采用用戶自己的SIM卡，請?zhí)崆案嬷?/span>

(3) 關于流量費收取說明：設備在現場運行期間，仍可按照用戶要求，遠程更改IP端口、上報周期、通信協議等參數。

9附錄無線雙軸傾角傳感器變送器傾斜姿態監測
