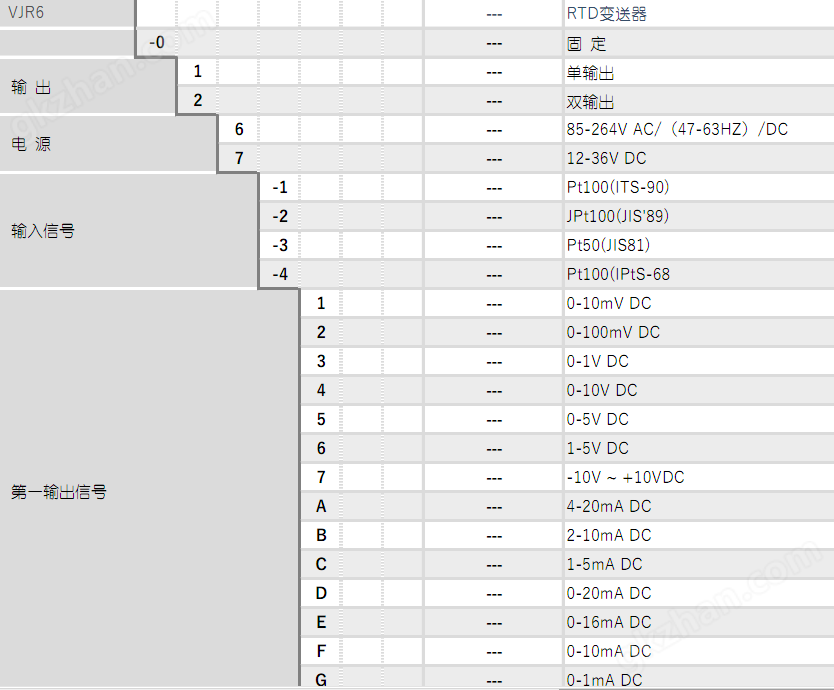

VJR6-027-15AN信號轉換器：RTD變送器VJR6-027-15AN

介紹

許多信號調理器已用于大型分布式控制系統（DCS）的輸入和輸出部分，以實現隔離目的。最近，基于個人計算機的儀器和測量系統變得流行起來，并帶來了顯著的功能增強。因此，需要緊湊型低成本信號調理器來隔離這些系統及其輸入和輸出部分。

發展要點

圖 2 安裝在 專用安裝套上的信號調節器

開發的目標是將許多型號的兩個隔離輸出整合到一個小箱子中。這是通過根據安裝插座的尺寸（如下所述）確定外殼的形狀，并通過關注印刷線路板的配置以及如何降低功耗來實現的。

圖3顯示了該系列典型模擬信號轉換器的電路配置。在該信號調理器中，輸入部分、輸出部分和電源模塊都彼此隔離。該系列可以通過使這些模塊的電路和組件對所有型號都相同來容納在一個小箱子中。封裝和電路設計要點如下。

（1） 全包包裝設計

護發素套件由三部分組成：外殼、底座和插座。開發的目的之一是將封裝的體積減少到早期護發素的一半，并限制包裝組件的高度。結果發現，除插座外的所有調節器組件都可以通過將三種類型的模塊連接到每個印刷線路板，布置在26 3 71 3 84（mm）的封裝體積內。印刷線路板的尺寸如下：

• 主印線路板：66.5 3 79.5（mm）

• 電源印刷線路板：47.5 3 79.5（mm）;可以修改

• 第二輸出印刷線路板：38 3 79.5（mm）;可以修改

所有 20 種護發素型號的印刷線路板形狀都相同，組件布局的高度限制在 13 毫米或更小。第二輸出印刷線路板稱為主板的鞍型模塊板，因此可以自由修改。通過將用于插座連接的硬件壓裝到底座中，然后將插座直接連接到印刷線路板，可以最大限度地減少組件數量。

插座中使用通用繼電器以實現高可靠性。

有三種不同形狀的情況：標準型、氣動-電動轉換器型和微處理器安裝型。通過用模制金屬部件替換一些組件，降低了生產這些外殼的成本。

圖3 模擬信號轉換器的電路配置
