產品介紹
一.DS205型0.1Hz程控低頻高壓發生器系列
1、低頻系列產品 表1
型號 | 額定電壓 | 帶載能力 | 重量 | 用途 |
DS205-30 | 30KV （峰值） | 0.1Hz≤1.1µF | 控制器：4㎏ 尺寸：長*寬*高360*250*230 | 10KV電纜 發電機等 |
0.05Hz≤2.2µF | 升壓體：25㎏ 尺寸：長*寬*高323*174*323 |
0.02Hz≤5.5µF |
DS205-40 | 40KV （峰值） | 0.1Hz≤1.1µF | 控制器：5㎏ 尺寸：長*寬*高360*250*230 | 13.8KV電纜發電機等 |
0.05Hz≤2.2µF | 升壓體：30㎏ 尺寸：長*寬*高357*208*343 |
0.02Hz≤5.5µf |
DS205-50 | 50KV （峰值） | 0.1Hz≤1.1µF | 控制器：6㎏ 尺寸：長*寬*高360*250*230 | 15.75KV電纜發電機等 |
0.05Hz≤2.2µf | 升壓體：45㎏ |
0.02Hz≤5.5µF | 尺寸：長*寬*高357*210*365 |
DS205-60 | 60KV (峰值) | 0.1Hz≤1.1uF | 控制器：6㎏ 尺寸：長*寬*高360*250*230 | 18KV電纜 發電機等 |
0.05Hz≤2.2uF | 升壓體：50㎏ |
0.02Hz≤5.5uF | 尺寸：長*寬*高357*220*370 |
DS205-80 | 80KV (峰值) | 0.1Hz≤0.5uF | 控制器：8㎏ 尺寸：長*寬*高360*250*230 | 35KV電纜 發電機等 |
0.05Hz≤1.0uF | 升壓體：80㎏ |
0.02Hz≤2.5uF | 尺寸：長*寬*高357*240*390 |
DS205-90 | 90KV (峰值) | 0.1Hz≤0.5uF | 控制器：9㎏ 尺寸：長*寬*高360*250*230 | 35KV電纜 發電機等 |
0.05Hz≤1.0uF | 升壓體：90㎏ |
0.02Hz≤2.5uF | 尺寸：長*寬*高357*240*390 |
2、根據被試對向選擇適當規格的產品。
使用時，試品電容量不得過儀器的額定容量。試品電容量過小，會影響輸出波形。若小于0.05µF，儀器將不能正常輸出?？刹⒙?lián)0.1µF的電容輔助輸出。下面是一些設備的電容量，供用戶參考。
不同發電機的單相對地電容量 表2
| 火 電 | 水 電 |
發電機容量 （MW） | 200 | 300 | 600 | 85 | 125-150 | 300 | 400 |
單相對地電容（µF） | 0.2-0.25 | 0.18-0.26 | 0.31-0.34 | 0.69 | 1.8-1.9 | 1.7-2.5 | 2.0-2.5 |
交聯聚乙烯絕緣單芯電力電纜的電容量(µF/Km) 表3
截面 電 積 容 mm2 µF/Km 電壓kV | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 270 |
10 | 0.15 | 0.17 | 0.18 | 0.19 | 0.21 | 0.24 | 0.26 | 0.28 | 0.32 | 0.38 | - |
35 | - | - | - | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.19 |
3、試品電流的估算方法：
計算公式： Ｉ＝２πfＣＵ
二 DS205型低頻絕緣耐壓試驗原理
低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比*性更多。這就是為什么發達普遍采用這一方法的原因。我國電力部以委托武漢高壓研究起草了《35KV及以下交聯聚乙烯絕緣電力電纜低頻（0.1Hz）耐壓試驗方法》行業標準，我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。

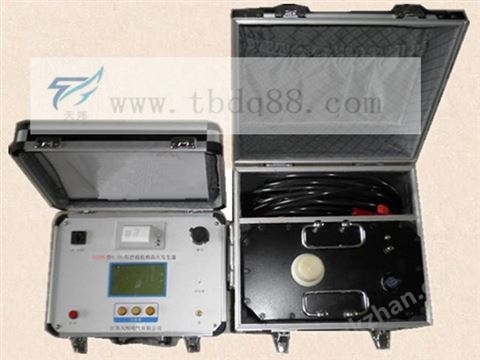

三 DS205型0.1Hz程控低頻高壓發生器產品簡介
本產品接合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。設計指標符合《電力設備測試儀器通用技術條件，第4部分：低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生低頻信號，以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
電流、電壓、波形數據均直接通過高壓側采樣獲得，以數據真實、準確。
過壓保護：當輸出過設定的限壓值時，儀器將停機保護，動作時間小于２０毫秒。
過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精
確停機保護；低壓側的電流過額定電流時將進行停機保護，動作時間都小于２０毫秒。
高壓輸出保護電阻設計在升壓體內，以外面不需另接保護阻。
由于采用了高低壓閉環負反饋控制電路，以輸出無容升效應。
四 DS205型0.1Hz程控低頻高壓發生器技術參數
１．輸出額定電壓：參見表1
２．輸出頻率：0.1Hz、0.05Hz、0.02Hz
３．帶載能力：參見表1 0.1 Hz 大１.1µF
0.05 Hz 大２.2µF
0.02 Hz 大5.5µF
４．測量精度：３%
５．電壓正，負峰值誤差：≤３％
６．電壓波形失真度：≤５％
７．使用條件：戶內、戶外；溫度：-10℃∽+40℃；
濕度：≤85％RH
８．電源：交流50 Hz，220V ±5%
