  該光學系統附屬于 FTIR，是用于測量在中紅外區域傳輸?shù)闹锌展饫w的透射率的設備。
來自 FTIR 體的紅外光由 CaF2 透鏡高效引入，通過光纖傳輸?shù)募t外光由配備**個 CaF2 透鏡的 MCT 檢測器高效聚焦和測量。通過測量透過不同長度光纖的紅外光強度，可以得到單位長度的透過率。此外，可以通過彎曲光纖來降低透射率。

2. 2. 規格及功能（見附圖1.2.3）

1）從FTIR（Anlect公司制造的Diamond 20）引入樣品室的紅外光通過兩個平面鏡（M1：40X40X5t和M2：20X20X3t ）聚焦在樣品室的右后部。

2）在該位置設置可變針孔（駿河精機制造的F70 ：0.2、0.4、1.0、1.5、2.0、3.0、4.0、6.0mm ），可以選擇合適的光束直徑。

3）在M1和M2的平面鏡之間安裝網狀調光器，使紅外光降低到合適的強度。

4）由于紅外光被引入光纖，它由CaF2透鏡（直徑25毫米）聚焦。由于纖維的內徑薄至 0.6 毫米，因此需要有效地引入。因此，CaF2 鏡頭使用定心鏡架（駿河F512A-25.4 ，XY軸移動量
正負2 mm ）和Z軸燕尾臺（駿河B08-11 ，移動量正負7 mm ）來制作精細XYZ 軸上的調整。有需要。CaF2 透鏡的位置距針孔位置 90 mm，距光纖入口 40 mm。

5) 在 CaF2 透鏡和光纖入口之間安裝了可切換分束器 (BS)，以便使用 CCD 相機（提供）觀察光纖入口和來自 FTIR 主體的 He-Ne 激光束的圖像。調整 CaF2 透鏡的位置，使 He-Ne 光進入光纖。CCD 相機配有成像鏡頭，可以觀察 30 毫米或更遠的物體。在測量時，BS從光路中移除。

6)中空纖維是在內壁鍍銀后涂上CaF2制成，外徑1mm內徑0.6mm曲率小于150mm彎曲會損壞. 將該光纖的長度更改為 0,50,100,150,200 mm 并測量透射紅外強度。

7) 將中空光纖的入口固定在CaF2透鏡40mm的位置（以免損壞光纖）。光纖出口的固定方式與入口相同。

8) 微調CaF2 透鏡，使光纖發出的紅外光通過CaF2 透鏡成像在MCT 探測器上。使用定心透鏡架和Z 軸燕尾臺進行微調，如 4) 所示。CaF2 透鏡的位置距光纖出口 60 毫米，距 MCT 檢測器 60 毫米。

9）為了有效地進行調整，微調CaF2透鏡，同時用CCD相機觀察MCT探測器中心的圖像和He-Ne激光束，方法與5）相同。提供了一種可切換的分束器。CCD相機可以裝卸，因此光纖入口觀察和MCT觀察都可以很容易地進行。

10) 需要根據光纖長度改變MCT和CaF2透鏡的位置進行聚光。因此，一個用于固定光纖出口的支架、一個CaF2透鏡及其支架、一個開關BS 、一個CCD相機和一個MCT塊安裝在一個平臺上（稱為檢測系統平臺），該平臺設置在一個光學長凳（駿河導軌A16-）。400 ：光軸高度17 毫米，長度400 毫米）能夠移動。載物臺由兩套光具座用托架（駿河制造的A17-40 ）支撐和移動。對于長纖維，請使用小型臺架 (Suruga A17-12 )來支撐它。

11) 以無光纖時的紅外光強度為99%，測量光纖的透光率。通過光纖引入 CaF2 透鏡聚焦的紅外光通過 MCT 成像 CaF2 透鏡聚焦和測量。

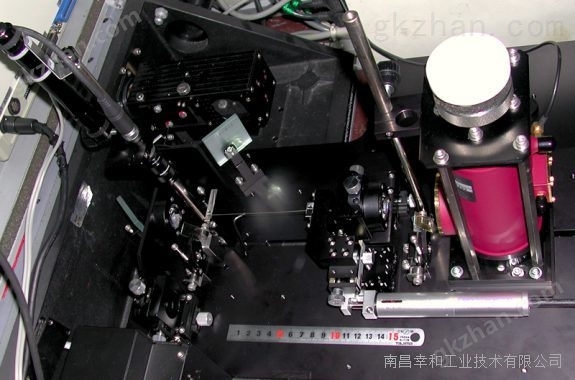

12) 光纖彎曲時，內反射損耗增加，透過率降低。為了捕捉變化，光纖以恒定曲率彎曲并測量透射率。為了測量使用長度為 200 mm 的光纖并彎曲到半徑為 200 mm 時的紅外光強度，CaF2 和 MCT 塊的檢測系統級如圖 1 所示布置。

（點擊圖片放大）
