產品簡介
上海眹鋅電氣設備有限公司在經營活動中精益求精，具備如下業務優勢：
上海眹鋅*低價銷售西門子PLC,200，300，400，1200，西門子PLC附件，西門子電機，西門子人機界面西門子變頻器，西門子數控伺服，西門子總線電纜現貨供應，咨詢系列產品，折扣低，貨期準時并且備有大量庫存. *有效
產品介紹
西門子6ES72221BF220XA0
西門子6ES72221BF220XA0
SIEMENS西門子上海朕鋅電氣設備有限公司
：鐘濤
24小時銷售及：
電 話：
手 機：
: 1824547528
關于西門子S7-200模塊的產品說明信息可能還不夠細致和全面，如果您需要更詳細了解西門子S7-200模塊的相關信息或索取相關資料，歡迎隨時與我!
2適用范圍
----S7-200 系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的 自動化控制。應用領域極為廣泛， 覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。 如： 沖壓機床，磨床，印刷機械，橡膠化工機械，*空調，電梯控制，運動系統。
---- S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。
3CPU單元設計
集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 224XP，CPU 226分別輸出280，400mA。可用作負載電源。
不同的設備類型。
CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。
本機數字量輸入/輸出點。
CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點，CPU 224XP具有14個輸入點和10個輸出點，CPU 226具有24個輸入點和16個輸出點。
本機模擬量輸入/輸出點。
CPU 224XP具有2個輸入點，1個輸出點。
中斷輸入。
允許以極快的速度對過程信號的上升沿作出響應。
高速計數器。
CPU 221/222
4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器。
CPU224/224XP/226。
6個高速計數器（30KHz），具有CPU221/222相同的功能。
CPU 222/224/224XP/226。
可方便地用數字量和模擬量擴展模塊進行擴展?？墒褂梅抡嫫鳎ㄟx件）對本機輸入信號進行仿真，用于調試用戶程序。
4模擬電位器
CPU221/222 1個。
CPU224/224XP/226 2個。
CPU221/222/224/224XP/226還具有。
脈沖輸出
2路高頻率脈沖輸出（zui大20KHz），用于控制步進電機或伺服電機實現定位任務。
實時時鐘
例如為信息加注時間標記，記錄機器運行時間或?qū)^程進行時間控制。
EEPROM存儲器模塊（選件）
可作為修改與拷貝程序的快速工具（無需編程器），并可進行輔助軟件歸檔工作。
電池模塊
用于長時間數據后備。用戶數據（如標志位狀態，數據塊，定時器，計數器）可通過內部的超級電容存貯大約5天。選用電池模塊能延長存貯時間到200天（10年壽命）。電池模塊插在存儲器模塊的卡槽中。
編程：CPU 221/222/224/224XP/226
STEP 7-Micro/WIN32 V3.1編程軟件可以對所有的CPU 221/222/224/224XP/226功能進行編程。同時也可以使用STEP 7-Micro/WIN16 V2.1軟件包，但是它只支持對S7-21x同樣具有的功能進行編程。
STEP 7-Micro/DOS不能對CPU 221/222/224/224XP/226編程。如果使用PG/PC的串口編程，則需要使用PC/PPI電纜。
如果使用STEP 7-Micro/WIN32 V3.1編程軟件，則也可以通過SIMATIC CP 5511或CP 5611編程。在這種情況下，通訊速率可高達187.5kbit/s。
可以利用PC/PPI 電纜和自由口通訊功能把 S7-200 CPU 連接到許多和RS-232標準兼容的設備。
有兩種不同型號的 PC/PPI 電纜
帶有RS-232口的隔離型 PC/PPI 電纜，用5個DIP開關設置波特率和其它配置項 （見下圖）。
帶有RS-232口的非隔離型 PC/PPI 電纜，用4個DIP開關設置波特率。 有關非隔離型PC/PPI電纜的技術規范，請參閱S7-200 可編程控制器系統手冊。
當 數據從RS-232傳送到RS-485口時，PC/PPI 電纜是發送模式。當數據從RS-485傳送到RS-232口時，PC/PPI 電纜是接收模 式。當檢測到RS-232的發送線有字符時，電纜立即從接收模式轉換到發送模式。當RS-232發送線處于閑置的時間超過電纜切換時間時， 電 纜又切換到接收模式。這個時間與電纜上的DIP開關設定的波特率選擇有關。
5各型號的優點
CPU 221
本 機集成6輸入/4輸出共10個數字量I/O點。無I/O擴展能力。6K字節程序和數據存儲空間。4個獨立的 30kHz高 速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常 適 合于小點數控制的微型控制器。
CPU 222
本機集成8輸入/6輸 出共14個數字量I/O點?？蛇B接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的 30kHz高速計數器，2路獨立 的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常 適 合于小點數控制的微型控制器。
CPU 224
本機集成14輸入 /10輸出共24個數字量I/O點?？蛇B接7個擴展模塊，zui大擴展至168路數字量I/O點或35 路模擬量I/O 點。13K字節程序和數據存 儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程 口，具有PPI通訊協 議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。
CPU 224XP
本 機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，zui 大擴展值至 168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸 出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性， 自 整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。
各類型號的CPU(6張)
CPU 226
本 機集成24輸入/16輸出共40個數字量I/O 點?？蛇B接7個擴展模塊，zui大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字 節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程 口，具有 PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強 的 模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能?？?適應于一些復雜的中小型控制系統。
S7-200系列PLC是西門子公司的產品
西門子代理商總代理一級代理商 西門子代理商總代理一級代理商
全國統一
：
6ES72221BF220XA0
比較兩個實數——西門子S7系列PLC
指 令 | 說 明 |
= =R | 比較累加器2中的32位實數是否等于累加器l中的實數 |
＜＞R | 比較累加器2中的32位實數是否不等于累加器l中的實數 |
＞R | 比較累加器2中的32位實數是否大于累加器1中的實數 |
＜R | 比較累加器2中的32位實數是否小于累加器1中的實數 |
＞＝R | 比較累加器2中的32位實數是否大于等于累加器1中的數 |
＜＝R | 比較累加器2中的32位實數是否小于等于累加器l中的數 |
例3.5.2：
如果存儲雙字MD 24中的實數大于1.0，則輸出Q 4.1為1；若小于1.0則輸出Q 4.2為1。
L MD 24
L +1.359E+02
＞R
＝ Q 4.1 //若(MD 24)＞+1.359E+02，Q 4.1為1，否則為0
＜R
＝ Q 4.2 //若(MD 24)＜+1.359E+02，Q 4.2為l，否則為0
例3.5.3
這是一個限值監測程序，當數據字DBWl5的值大于l05時，輸出Q 4.0為1；當數據字DBWl5的值小于77時，輸出Q 4.1為1；數值在77到105范圍內時，輸出Q 4.0和Q 4.1均為0。下面是與其對應的語句表程序：
L DBW 15
L +l05
＞I
＝ Q 4.0
L DBW 15
L +77
＜I
＝ Q 4.1
轉換指令將累加器1中的數據進行類型轉換，轉換的結果仍在累加器l中。能夠?qū)崿F(xiàn)的轉換操作有：BCD碼和整數及長整數間的轉換，實數和長整數間的轉換，數的取反、取負，字節擴展等。
在STEP 7中，整數和長整數是以補碼形式表示的。BCD碼數值有兩種：一種是字(16位)格式的BCD碼數，其數值范圍從-999到+999；另一種是雙字(32位)格式的BCD碼數，范圍從-9999999到+9999999。
指令 | 說 明 |
BTI | 將累加器1低字中的3位BCD碼數轉換為16位整數 |
BTD | 將累加器1中的7位BCD碼數轉換為32位整數 |
ITB | 將累加器1低字中的16位整數轉換為3位BCD碼數 |
ITD | 將累加器l低字中的16位整數轉換為32位整數 |
DTB | 將累加器1中的32位整數轉換為7位BCD碼數 |
DTR | 將累加器1中的32位整數轉換為32位浮點數 |

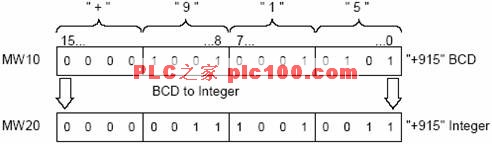

l BTI指令
SLT格式： BTI
說明：將累加器1低字中的3位BCD碼數轉換為16位整數，裝入累加器1的低字中（0~11位）；低字的zui高位（15位）為符號位。
累加器1的高字及累加器2的內容不變。
例3.6.1 L MW 10
BTI
T MW20
l BTD指令
SLT格式： BTD
說明：將累加器1中的7位BCD碼數轉換為32位整數，裝入累加器1中，（0~27位）；zui高位（31位）為符號位。

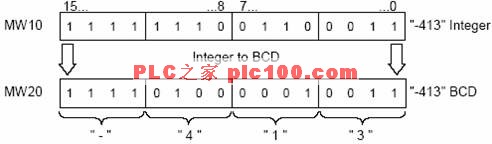

l ITB指令
SLT格式： ITB
說明： 將累加器1低字中的16位整數轉換為3位BCD碼數，16位整數的范圍是-999~+999。如果欲轉換的數據超出范圍，則有溢出發生，同時將OV和OS位置位。
累加器1的低字中（0~11位）存放三位BCD碼。（12~15）位作為符號位，（0000）表示正數，（1111）表示負數。累加器1高字（16~31位）不變。
例3.6.2
L MW 10
ITB
T MW20

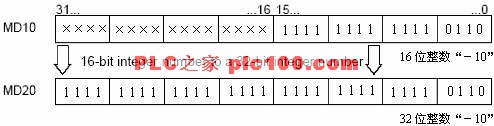

l ITD指令
SLT格式： ITD
說明： 將累加器l低字中的16位整數轉換為32位整數，16位整數的范圍是-999~+999。如果欲轉換的數據超出范圍，則有溢出發生，同時將OV和OS位置位。
累加器1的低字中（0~11位）存放三位BCD碼。（12~15）位作為符號位，（0000）表示正數，（1111）表示負數。累加器1高字（16~31位）不變。
例3.6.3 L MW 10
ITB
T MW20
l DTB指令
SLT格式： DTB
說明： 將累加器1中的32位整數轉換為7位BCD碼數，32位整數的范圍是-9999999~+9999999。如果欲轉換的數據超出范圍，則有溢出發生，同時將OV和OS位置位。
累加器1中（0~27位）存放7位BCD碼。（28~31）位作為符號位，（0000）表示正數，（1111）表示負數。
例3.6.4
L MD 10
DTB
T MD20

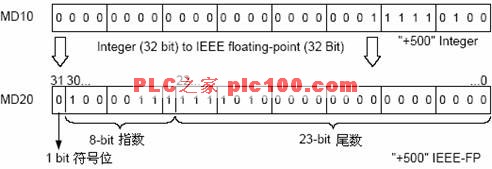

l DTR指令
SLT格式： DTR
說明： 將累加器1中的32位整數轉換為32位浮點數（IEEE-FP）
例3.6.5
L MD 10
DTR
T MD20
西門子與客戶攜手,讓關鍵所在,逐一實現,
心中有空間,夢想就有可能
任您尋遍千百度,暮然回首,還是這里*惠
花30秒詢價，你會知道什么叫優勢；花60秒咨詢，你會知道什么叫服務；
合作一次，你會知道什么叫質量!以質量求生存，以信譽求發展。
我司將提供*的質量，服務作為自已zui重要的責任。
S7-200 CN PLC 實用于各行各業，各種場所中的檢測、監測及掌握的主動化。S7－200 CN 系列的壯大功用使其無論在獨立運行中，或相連成網絡皆能完成龐雜掌握功用。因而S7－200CN 系列具備*的性能價錢比。
S7-200系列出色表現在以下幾個方面：
1、*的可靠性2、極豐富的指令集3、易于掌握4、便捷的操作5、豐富的內置集成功能6、實時特性7、強勁的通訊能力8、豐富的擴展模塊S7-200系 列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控 制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，*空調，電梯控 制，運動系統。S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用
- 豐富的擴展模塊
| 技術規范 | CPU221 | CPU222 | CPU224 | CPU224XP | CPU226 |
| 集成的數字量輸入 / 輸出 | 6入 / 4出 | 8入 / 6出 | 14入 / 10出 | 14入 / 10出 | 24入 / 16出 |
| 可連接的擴展模塊數量（zui大） | 不可擴展 | 2個 | 7個 | 7個 | 7個 |
| zui大可擴展的數字量輸入 / 輸出范圍 | 不可擴展 | 78點 | 168點 | 168點 | 248點 |
| zui大可擴展的模擬量輸入 / 輸出范圍 | 不可擴展 | 10點 | 35點 | 38點 | 35點 |
| 用戶程序區 | 4KB | 4KB | 8KB | 12KB | 16KB |
| 數據存儲區 | 2KB | 2KB | 8KB | 10KB | 10KB |
| 編程軟件 | Step7-Micro/WiIN | Step7-Micro/WiIN | Step7-Micro/WiIN | Step7-Micro/WiIN | Step7-Micro/WiIN |
| 支持的通訊協議 | PPI,MPI,自由口 | PPI,MPI,自由口,Profibus DP | PPI,MPI,自由口,Profibus DP | PPI,MPI,自由口,Profibus DP | PPI,MPI,自由口,Profibus DP |
| 模擬電位器 | 1個8位分辨率 | 1個8位分辨率 | 2個8位分辨率 | 2個8位分辨率 | 2個8位分辨率 |
| 外形尺寸（W×H×D）mm | 90×80×62 | 90×80×62 | 120.5×80×62 | 140×80×62 | 196×80×62 |
S7－200 CN 系列在集散自動化體系中充足施展其壯大功用。運用規?？裳谏w從代替繼電器的簡樸掌握到更龐雜的自動化掌握。運用范疇極為普遍，掩蓋一切與自動檢測，自動化掌握有關的工業及民用范疇，包含各種機床、機械、電力設備、民用設備、環境掩護裝備等等。如：
|
|
|
SIMATIC S7-300 一種通用型PLC，能適合自動化工程中的各種應用場合，尤其是在生產制造工程中的應用。模塊化、無排風扇結構、易于實現分布式的配置、以及用戶易于掌握等 特點，使得在以下工業部門中實施各種控制任務時，成為一種既經濟又切合實際的解決方案S7－300 是由各種模塊部件所組成，各模塊能以各種不同方法組合在一起。這標明可將控制體系設計成完整契合運用的須要。除了模塊之外，用戶其余所須要的就是一種 DIN 規范導軌。各模塊裝置在導軌上，并用螺絲固定。這種構造既牢靠又電磁兼容。背板總線集成在各模塊上，通過將總線銜接器插在模塊機殼的面前，使背板總線 聯成一體。zui多8個模板可一起裝在一個機架上（中心控制器÷ 擴展單元）。
西門子PLC S7-200系列可編程控制器
S7-200系列PLC適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有*的性能/價格比。
S7-200系列出色表現在以下幾個方面：
* *的可靠性
* 極豐富的指令集
* 易于掌握
* 便捷的操作
* 豐富的內置集成功能
* 實時特性
* 強勁的通訊能力
* 豐富的擴展模塊
S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，*空調，電梯控制，運動系統。
S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。
:S7-200數字量模塊是S7-200 CPU模塊的擴展模塊。當CPU模塊集成的數字量I/O點數或I/O信號不能滿足實際應用需求時，可考慮增加S7-200數字量模塊。
模塊類型
S7-200數字量模塊有進口與國產兩種類型。進口與國產模塊在功能上沒有區別，并且在一個S7-200系統中可以混合使用。
S7-200 數字量模塊根據模塊功能分為以下三個類型：
? DI:數字量輸入模塊EM221
? DO:數字量輸出模塊EM222
? DI/DO:數字量輸入/輸出模塊EM223
具體可參見下表所示：
6ES72221BF220XA0
西門子S7系統PLC的符號編程基礎介紹
一、系統存儲區
S7的系統存儲區集成在CPU中，不能被擴展。系統存儲區根據功能分為不同的區域供用戶使用。在用戶程序中使用相應的指令可以在相應的地址區內直接對數據進行尋址。
1．輸入過程暫存區（I）
2．輸出過程暫存區（Q）
3．位存儲區（M）
4．外部輸入輸出（PI/PQ）
5．計時器（T）
6．計數器（C）
7．數據塊（DB）
8．局部數據（L）
二、地址尋址
什么是地址尋址？
1.位尋址
2.字節尋址
3.字尋址
4.雙字尋址
三、符號地址尋址
1. 全局符號
在符號編輯器中定義的符號。
2. 局部符號
局部符號是在程序塊中變量申明區中定義，定義的對象也只限于本塊的塊參數、靜態數據和臨時數據等，且所定義的符號只在本程序塊中有效。
