、光纜分纖箱適合于光纖接入網中的配線光纜與入戶皮線光纜交接點使用。箱體采用壁掛或抱桿安裝方式，適用于室內和室外兩種場景使用；通過SC型光纖適配器及快速連接器對外線鎧裝光纜與入戶皮線光纜之間進行連接與調度。

二、性能指標

工作溫度：-40℃~+70℃；

儲存溫度：-40℃~+70℃；

工作濕度：≤90%（+30℃時）；

大氣壓力：62Kpa～106Kpa；

絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2X104MΩ/500V(DC)；

耐電壓：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min；

插入損耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；

回波損耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；

互換性：≤0.2dB。

三、 功能說明

箱體采用優質阻燃工程塑料，具有良好的密封性能和耐候性能，適合戶內外壁掛、抱桿安裝使用，防護等級達IP55級；

皮線光纜固定位，保證皮線光纜固定后拉脫力不小于20N；

有專門的快速連接器過路孔，皮線光纜端接快速連接器可在箱體外進行，端接快速連接器操作更方便；

可靠的鎧裝光纜引入、固定、開剝保護及接地裝置，zui多固定2根戶外鎧裝光纜；

多功能熔接保護座，可滿足36芯熔接保護套管安放或18芯冷接子的安放需求；

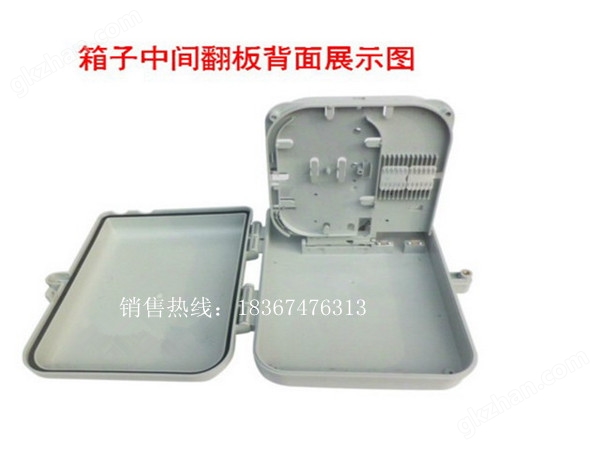

翻板結構設計，充分合理利用箱體空間，全程保證光纖足夠的彎曲半徑，更方便用戶預留合適的冗余光纖及合理走纖路由；

12光纜分纖箱適合于光纖接入網中的配線光纜與入戶皮線光纜交接點使用。箱體采用壁掛或抱桿安裝方式，適用于室內和室外兩種場景使用；通過SC型光纖適配器及快速連接器對外線鎧裝光纜與入戶皮線光纜之間進行連接與調度。

安裝孔距：本箱體采用3點固定方式，上方2點、下方1點，安裝簡潔方便，上下之間直線距離為307毫米，左右之間水平距離為197毫米。

光纜分纖箱操作：
1.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；
2.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；
3.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；
4.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；
5.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在 “停泊區” ；
6.進行光纜加強芯接地，將接地線從光纜入口引出接地；
7.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上。
光纜分纖箱結構說明：
1.箱體材料采用中國臺灣進口PC合金料制作.
2.雙層結構的設計，上層為光分器配線層，下層為光纖熔接層；
3.光分器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。
光纜分纖箱應用范圍：
光纜的引入、固定及開剝保護、光纖的熔接及保護、尾纖的儲存、跳纖的儲存及管理、光纖的固定連接及交叉連接等功能；同時能根據客戶的要求安裝光分路器、波分復用器等增值模塊單元。用于配線間和設備間光纜的端接、使用和管理。室外12光纖樓道箱 FTTH分線箱《配置布線圖》 室外12光纖樓道箱 FTTH分線箱《配置布線圖》
