配線光纜熔接

a.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；

b.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；

c.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；

d.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；

e.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在 “停泊區" ；

f.進行光纜加強芯接地，將接地線從光纜入口引出接地；

g.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上。

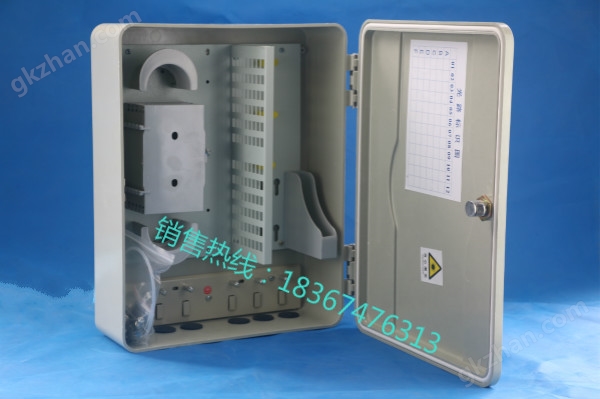

SMC24芯光纖分纖箱/塑料分纖箱（結構 型號） SMC24芯光纖分纖箱/塑料分纖箱（結構 型號）  型號）

《SMC型塑料款》光纖分線箱  《SMC型塑料款》光纖分線箱  《SMC型塑料款》光纖分線箱

產品特點：

＊本產品由工程塑料阻燃ABS或聚碳酸酯材料經造粒后高溫注塑成型，產品外型流暢，抗沖擊能力強；

＊采用翻板式結構，能高密度的配置端口和分光設施。

＊雙層結構設計，上層為光分路器配線層，下層為光纖熔接層；

＊本產品為多用途配線設備，既能當光分線箱使用也能當光分路器箱使用，操作方便靈活。；

＊符合(YD/T988-2007通信光纜交接箱要求)

產品應用：

＊本產品運用于FTTH光網絡中的客戶端配線設備，光傳輸終端的成端熔接、分光、配線輸出等功能，能有效的對光纜進行終接、保護及管理，為光網絡傳輸過程中的必需設備；

技術參數：

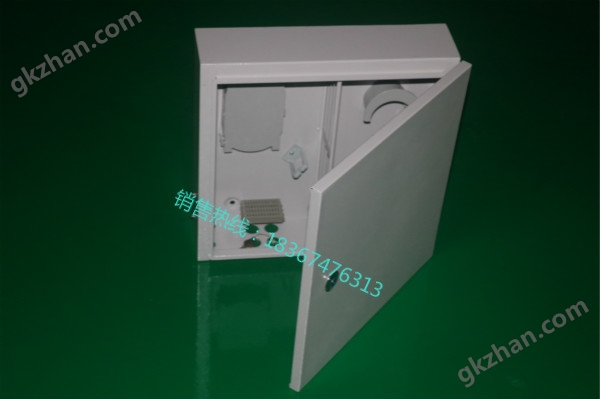

產品特點：

＊箱體材質采用優質冷軋板（Q235-A）制成，箱體表面采用環氧靜電噴塑，具有耐腐蝕、耐老化；

＊塑件部分采用阻燃ABS材質部件；

＊單層結構設計，操作方便，結構緊湊；

＊本產品為多用途配線設備，既能當光分線箱使用也能當光分路器箱使用，操作方便靈活。

＊光分路器模塊采用模塊設計，具有很強的互換性和通用性；

＊符合(YD/T988-2007通信光纜交接箱要求)

技術參數：

產品特點：

＊箱體材質采用優質冷軋板（Q235-A）制成，箱體表面采用環氧靜電噴塑，具有耐腐蝕、耐老化；

＊塑件部分采用阻燃ABS材質部件；

＊單層結構設計，操作方便，結構緊湊；

＊本產品為多用途配線設備，既能當光分線箱使用也能當光分路器箱使用，操作方便靈活。

＊光分路器模塊采用模塊設計，具有很強的互換性和通用性；

＊符合(YD/T988-2007通信光纜交接箱要求)

技術參數：

產品特點：

＊箱體材質采用優質冷軋板（Q235-A）制成，箱體表面采用環氧靜電噴塑，具有耐腐蝕、耐老化；

＊塑件部分采用阻燃ABS材質部件；

＊單層結構設計，操作方便，結構緊湊；

＊本產品為多用途配線設備，既能當光分線箱使用也能當光分路器箱使用，操作方便靈活。

＊光分路器模塊采用模塊設計，具有很強的互換性和通用性；

＊符合(YD/T988-2007通信光纜交接箱要求)

A、箱體特點及介紹：

光纖配線箱適用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光跳線引出光信號，實現光配線功能。適用于光纜和配線尾纖的保護性連接，也適用于光纖接入網中的光纖終端點采用?！?/span>

連接器插拔耐久性壽命>1000次。

　全程曲率半徑控制，保證在任何位置光纖的曲率半徑大于30mm。

　對每一路光纖均作出明確的標識，從而避免了維護過程中拆卸可能導致的混亂。

　　阻燃：符合GB5169.7 實驗A 要求。

B、電氣性能

　　連接器衰減（插入、互換、重復）≤0.3dB；

　　回波損耗:APC型≥60dB，UPC型≥50dB，PC型≥40dB；

　　高壓防護接地裝置：

　　絕緣電阻：≥1000MΩ/500V（直流）。

　　耐電壓：≥3000V（直流）/1min，不擊穿、無飛弧。

　　接地線截面積：>6mm2，接地處有明顯的接地標志。

C、優勢

　　各種接頭端接方便，安裝靈活；有抽屜式和固定式等多種規格；模塊化光纖配線箱端接更方便，使用更靈活；支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等；在1U的空間zui多可端接48芯LC或MT-RJ（24個雙口LC或24個MT-RJ）光纖連接頭；密閉管理；前面操作，安裝迅速方便；高度1U，內置兩組光纖盤繞環；凹入隱藏式或者齊平鑲嵌式安裝。

D、應用范圍

　　光纜的引入、固定及開剝保護、光纖的熔接及保護、尾纖的儲存、跳纖的儲存及管理、光纖的固定連接及交叉連接等功能；同時能根據客戶的要求安裝光分路器、波分復用器等增值模塊單元。

用于配線間和設備間光纜的端接、使用和管理。

· 概述

1. 本產品是用于光纖接入網中主干光纜與配線光纜節點的連接設備，可以實現光纖的熔接.存儲以及分配調度等功能。產品技術標準符合YD/T988-2015。

2. 特點

1. 箱體采用高強度SMC不飽和聚脂防腐蝕特種合成材料制作，具有高隔熱性,能抵御劇變氣候和惡劣的工作環境.

2. 箱體采用定位門鎖，生久品牌鎖，安全可靠。

3. 可以實現光纜的互聯，交叉連接和光纖的盤儲。

4. 有可靠的光纜固定和接地保護裝置。

5. 使用熔接配線一體化模塊，適合FC,SC光纖適配器卡裝；并可放入分路器進行光分配。

6. 光纖的分配和調度均為全正面化操作。

技術指標

1）使用條件

環境溫度：－20℃～＋60℃

貯運溫度：－25℃～＋55℃

相對濕度：≤95％（＋40℃時）

大氣壓力：70Kpa~106Kpa

2）光電性能

連接器插入損耗（包括插入、互換、重復）≤0.2dB

回波損耗：FC/PC≥45dB   FC/UPC≥50 dB  FC/APC≥60 dB

插拔耐久壽命大于1000次。

3）箱體特點

1. 機箱密封防護等級：GB4208/IP65

2. 靜負荷能力：箱殼≥980N  側表面≥500N  門鉸鏈≥200N

3. 絕緣電阻：高壓防護地與機架間絕緣電阻大于1000MΩ（500V/DC）

4. 耐電壓強度：高壓防護地與機架間通以直流電3000V歷時1分鐘不擊穿且無飛弧現象發生。

四、使用與操作

1）箱體的開啟

  通過專門的鑰匙開啟，關閉箱門。

2）光纖配線原理

     采用光纜與光纜交叉連接方式。即進局光纜與配線尾纖，出局光纜與另一配線尾纖分別進行熔接與成端。兩者之間用跳線尾纖進行交叉連接。

3）光纜進出和固定

     光纜從箱體底部進入箱體。光纜進入箱體后用開剝刀去光纜保護層，開剝長度根據實際情況決定，將光纜在開剝處用喉箍固定在箱內的光纜固定板上；將光纜加強芯固定在固定板上的纜芯固定軸上。

  4）光纖的熔接

     卸下熔配模塊上的蓋板，熔接前光纖保護套管穿入纖芯，然后將光纜纖芯端頭與尾纖纖芯端頭按光纜熔接工藝熔接，再盤入熔配一體模塊的熔接盤。熔接好的尾纖，引入到熔配一體模塊的配線盤內，并插入到相應的適配器。

  5）雙頭尾纖（跳線）的連接

     將熔接好的熔配模塊裝入箱內，將雙頭尾纖(跳線)兩端分別插入相應的適配器上，余纖盤在線環上，完成光纖的鏈接。

  6）PLC分路器的盤纖與連接

     將微型PLC分路器用495膠水固定在熔配一體化托盤內部，然后將其分支引入繞線盤進行盤纖。接著將該PLC分路器的輸入輸出端擰上對應型號的適配器卡接在熔配一體化托盤的槽口上即可。
